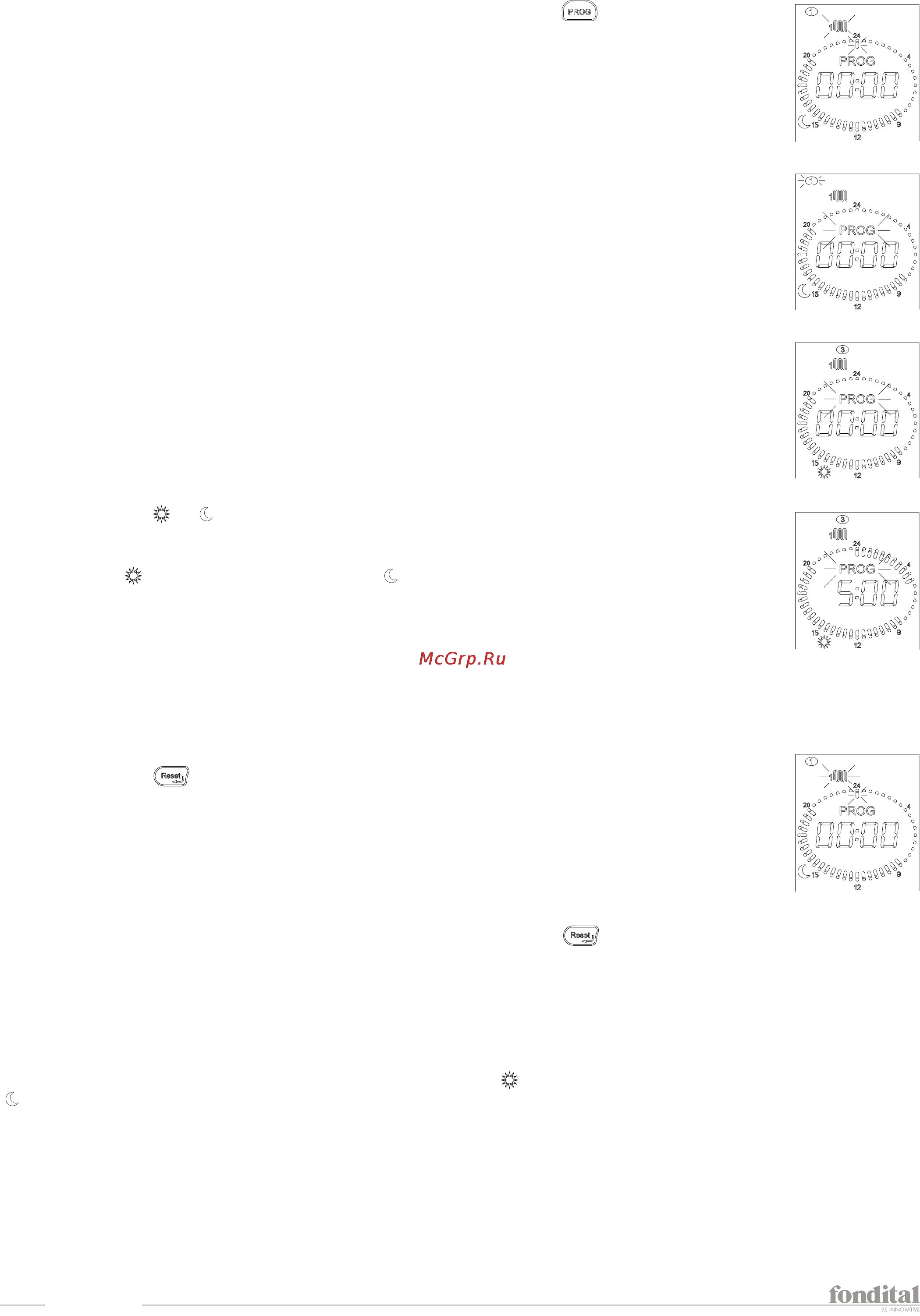

1.10 Изменение программы зон отопления и накопительного бойлера
Для отображения или изменения программы отопления зоны 1, нажмите кнопку два раза.
1. На дисплее отображается мигающий символ зоны 1, а также пиктограмма солнца или луны в зависимости от
того, горят или не горят отметки на часах в 00:00 часов.Циферблат отображает программу, установленную
для 1го дня (понедельник), при этом мигает отметка на 00:00 часов.
2. Нажимая на кнопку «ok», вы входите в режим программирования зоны.При этом одновременно начнут
мигать пиктограммы «prog» и «1» (понедельник).
3. Кнопками +/- ОТОПЛЕНИЕ можно выбрать нужный день недели.
4. Нажав на кнопку OK, вы подтверждаете выбор дня недели.
5. Далее можно выбрать «дневной» или «ночной» уровень температуры для каждого временного интервала.
6. Нажимая кнопку / , мы можем выбрать для данного интервала «дневной» или «ночной» уровень
температуры (при этом на дисплее отобразится пиктограмма «солнце» или «луна» соответственно).
7. Одновременно на месте указания времени (мигают отметки) отметки часов загораются, если горит
пиктограмма
и тухнут если горит пиктограмма .
8. На часах и на отметках часов указано настоящее время.
9. Переход между временными интервалами осуществляется посредством кнопок +/- ОТОПЛЕНИЕ.
10. Для изменения программы другого дня, второй зоны отопления или программы бойлера, необходимо
нажимать кнопку .
11. При этом мы переходим на уровень выше.
Для того чтобы выйти из режима программирования необходимо нажать кнопку два раза.
Порядок изменения программ зоны отопления 2 и бойлера, аналогичен таковому для зоны отопления 1.
Нажимая кнопку “prog” мы можем изменять 4 программы: «ручная», зона отопления 1, зона отопления 2, бойлер.
В случае подключения датчиков комнатной температуры, котел будет поддерживать температуру отопления в соответствии с
установленными значениями временных интервалов, а также «дневными» и «ночными» температурными уровнями.
В случае подключения датчиков комнатной температуры, котел будет поддерживать температуру отопления в соответствии с
установленными значениями временных интервалов, а также «дневными» и «ночными» температурными уровнями.
Это значит, что в периоды, когда на дисплее отображается пиктограмма
, котел будет работать, а когда отображается пиктограмма
, - нет.
В случае подключения пульта ДУ Open Therm соответствующая зона не должна управляться с панели управления котла, так как
управление будет осуществляться с пульта ДУ.
