19
Инструкци для пользователя

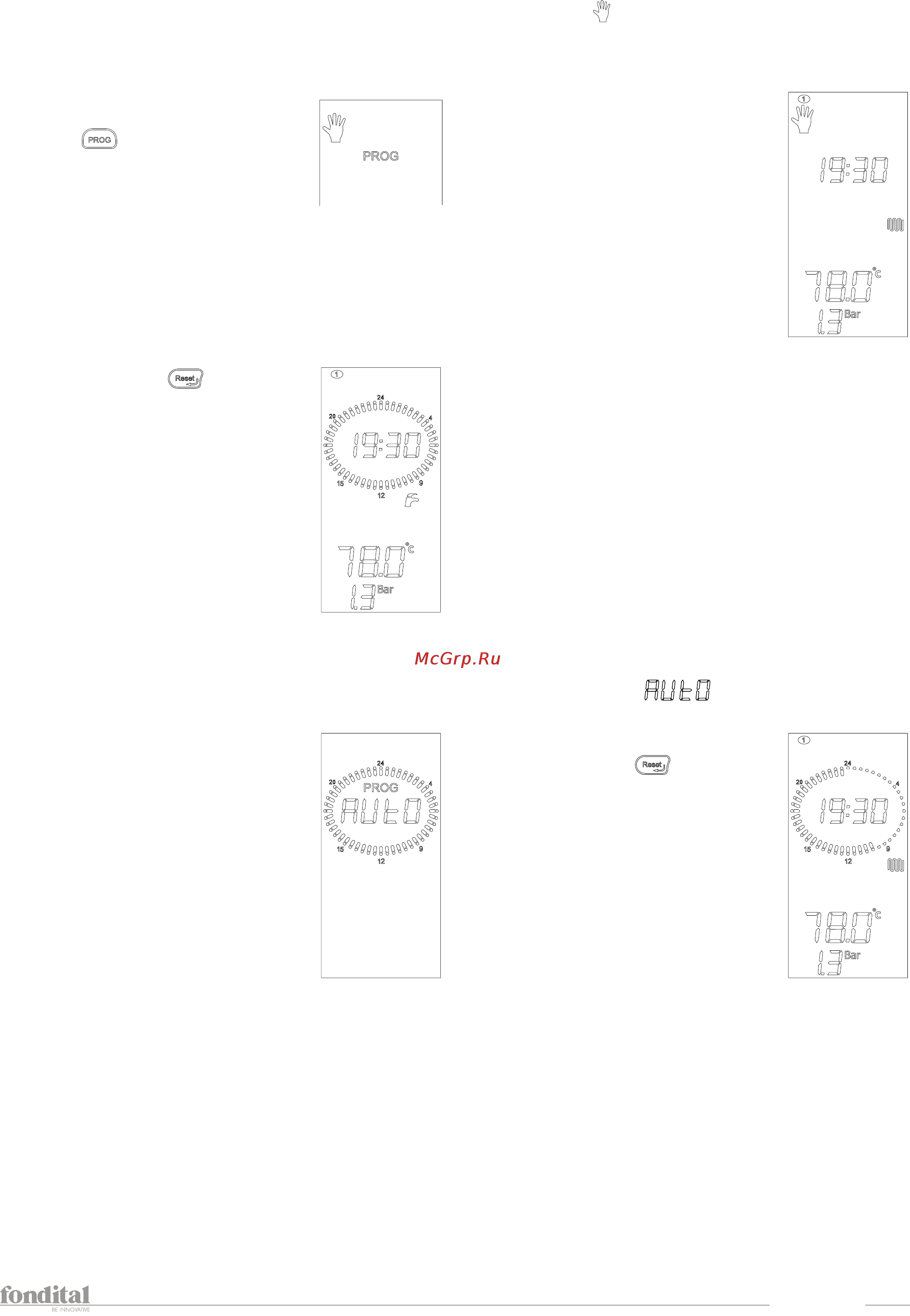

1.8 Установка «РУЧНОЙ» программы
Выбор «РУЧНОЙ» программы работы котла, которой соответствует пиктограмма , позволяет ему круглосуточно работать,
придерживаясь «дневного» уровня температуры, при этом исключается работа зоны отопления 1 и зоны отопления 2 по собственным
временным программам.
Бойлер будет работать по своей программе.
1. Для того, чтобы перейти к "Ручным
настройкам", нажмите несколько раз
кнопку
.
2. Нажать кнопку OK для подтверждения
3. Нажатие кнопки , позволяет
вернуться на уровень выше, что
равнозначно отключению данной
программы.
1.9 Установка «АВТОМАТИЧЕСКОЙ» программы
Выбор «АВТОМАТИЧЕСКОЙ» программы работы котла, которой соответствует пиктограмма , позволяет котлу управлять
двумя зонами отопления с использованием «дневного» и «ночного» уровней температуры, по заранее определенной программе.
1. Для того чтобы перейти к
«АВТОМАТИЧЕСКОЙ» программе
работы котла, нажмите два раза кнопку
PROG.
2. Нажать кнопку OK для подтверждения
3. Нажатие кнопки
, позволяет
вернуться на уровень выше, что
равнозначно отключению данной
программы.
