Инструкци для пользователя

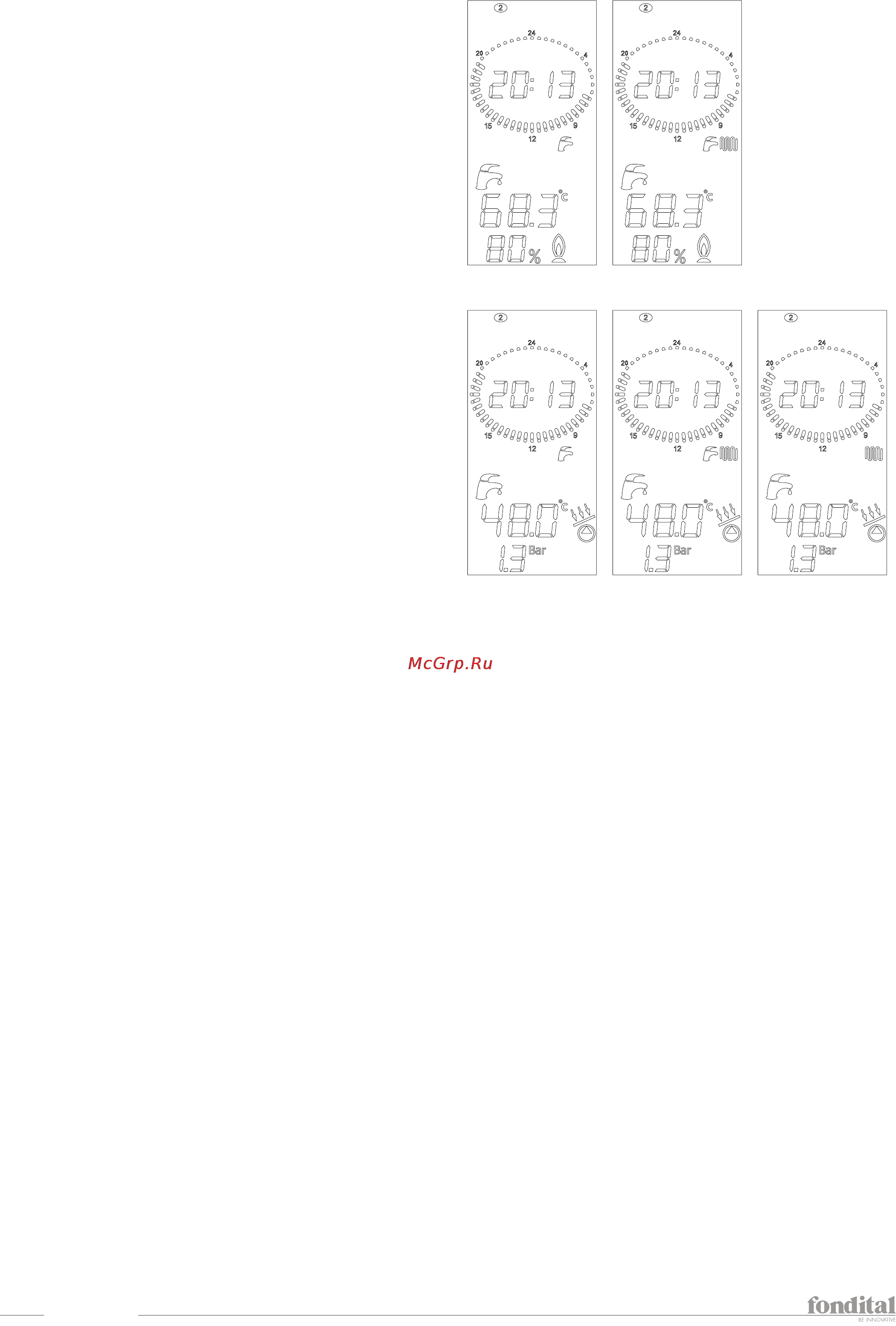

Котел работает в режимах ЛЕТО или ЗИМА
Идет нагрев бойлера, активна функция «КОМФОРТ».
Отображается температура в подающей магистрали отопления и
давление в системе отопления.
ЛЕТО ЗИМА
Котел работает в режимах ЛЕТО или ЗИМА или ТОЛЬКО
ОТОПЛЕНИЕ
Включен насос или клапан (версия М) солнечных коллекторов.
Отображается температура в подающей магистрали отопления и
давление в системе отопления.
ЛЕТО ЗИМА ТОЛЬКО ОТОПЛЕНИЕ
1.2.2 Неполадки в работе
Для определения неполадок, обратитесь к параграфу Таблица технических неисправностей на странице 96.
