DRB1566-A
Ru
11
Русский
49
Подключения и названия частей
! Выполните все подключения между устройствами, затем под-
ключите адаптер переменного тока.
Перед выполнением или изменением подключений между
устройствами, обязательно отключите питание и отсоедините
адаптер переменного тока от розетки.
Смотрите инструкции по эксплуатации к подключаемому
компоненту.
! Используйте только адаптер переменного тока, поставляемый с
данным аппаратом.
! Питание на данный аппарат подается от адаптера переменного
тока или от питания шины USB.
Данный аппарат можно использовать, подключив его к компью-
теру через кабель USB, даже без подключения адаптера пере-
менного тока.
! Подключите данный аппарат и компьютер напрямую через
поставляемый USB кабель.
! Концентратор USB не может использоваться.
Примечания по использованию данного аппарата с
питанием шины USB
! При использовании данного аппарата с питанием шины USB
подавайте питание на подключенный компьютер с источника
питания переменного тока. Компьютер не должен работать от
батареи.
! В случая, указанных ниже, питание может быть недостаточным
и данный аппарат может не срабатывать от питания шины USB.
Когда мощность питания шины USB от компьютера
недостаточна.
Когда к компьютеру подключены другие устройства USB.
Если данный аппарат не срабатывает от питания шины USB,
подключите поставляемый адаптер переменного тока.
! При использовании с питанием шины USB имеются следующие
ограничения:
Индикатор поворотного переключателя не будет
высвечиваться.
Не выводится канал [MASTER OUT 1] (выход XLR).
Терминалы [MIC1], [MIC2] и [AUX IN] не могут
использоваться.
Индикаторы более тусклые, чем при использовании адап-
тера переменного тока.
Для использования аппарата без данных ограничений, подклю-
чите поставляемый адаптер переменного тока.

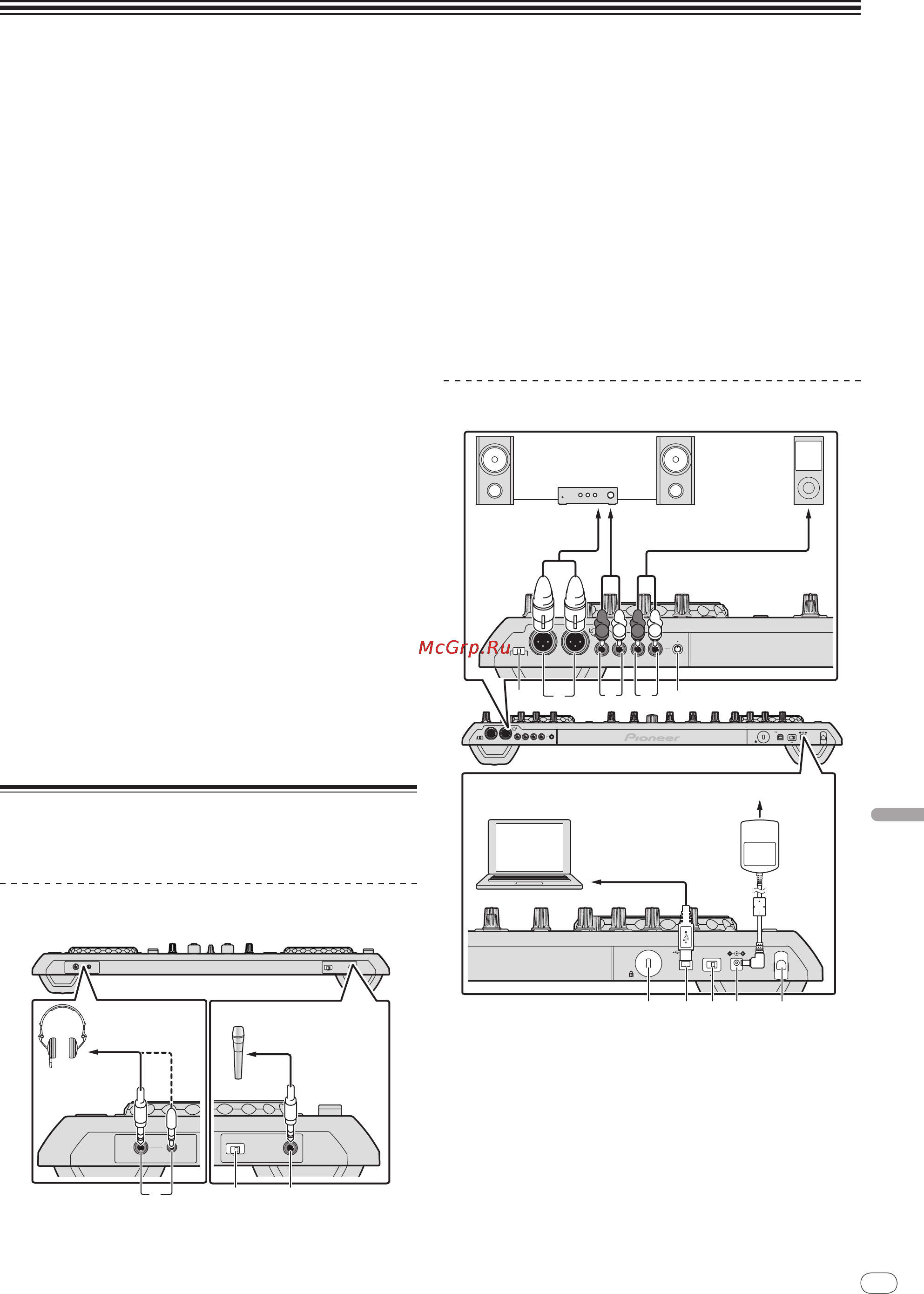

Подключение входных/
выходных
терминалов
Фронтальная панель
PHONES
MIC 2
MIC/AUX THRU
ONOFF
PHONES
MIC 2
MIC/AUX THRU
ONOFF
123
Наушники
Микрофон
Кабель
наушников
К наушникам
Кабель
микрофона
К микрофону
1 Гнезда PHONES
Подключите сюда наушники.
Можно использовать стереофонические штекеры (Ø 6,3 мм) и
стереофонические штекеры мини-джек (Ø 3,5 мм).
Подробнее, смотрите
Контроль звучания с помощью наушников
на стр. 29.
! Имеются два входных гнезда, стереофоническое гнездо и
гнездо мини-джек, но их не следует использовать одновре-
менно. Если они используются одновременно, при отсоеди-
нении и/
или подключении одного из них может внезапно
повышаться или понижаться уровень громкости другого.
2 Селекторный переключатель MIC/AUX THRU
Установите данный переключатель на [ON], если хотите выво-
дить каналы [MIC2] и [AUX] напрямую.
=
Вывод звучания от микрофона и AUX напрямую
(стр.31)
3 Терминал MIC2
Подключите к микрофону.
=
Использование микрофона
(стр.30)
Задняя панель
VOLAUX INMASTER OUT 2MASTER OUT 1MASTER ATT.
MAX
LRLL
1GND
2 HOT
3 COLD
RR
-12 dB -6 dB 0 dB
MIN
ONUSBOFF DC IN
5 V
VOLAUX INMASTER OUT 2MASTER OUT 1MASTER AT T.
MAX
LRLL
1GND
2 HOT
3 COLD
RR
-12 dB -6 dB 0 dB
MIN
R
L
R
L
51
2
3 4
ONUSB OFF DC IN
5 V
ITCH
8 9 a6 7
К аудиовходным
терминалам
К аудиовыходным
терминалам
Переносное
аудиоустройство
Компоненты,
усилители, активные
громкоговорители, др.
Компьютер
Адаптер переменного
тока (поставляется)
К розетке
1 MASTER ATT.
Установка уровня ослабления звучания, выводимого от терми-
нала [MASTER1].
2 Терминал MASTER OUT 1
Подключите сюда активные громкогорители, др.
3 Терминал MASTER OUT 2
Подключите к усилителю мощности, др.
4 Терминал AUX IN
Подключите к терминалу выхода внешнего устройства (дискре-
тизатора, переносного аудиоустройства, др.)
