- 3 -

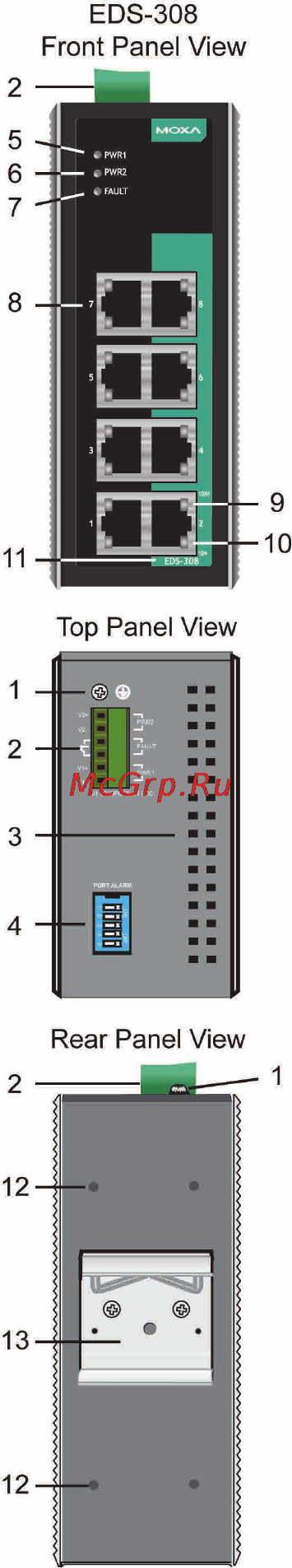

EDS-308 Panel Layout
1. Grounding screw
2. Terminal block for power inputs
PWR1/PWR2 and relay output
3. Heat dissipation orifices
4. DIP switches
5. Power input PWR1 LED
6. Power input PWR2 LED
7. Fault LED
8. 10/100BaseT(X) Port
9. TP port’s 100 Mbps LED
10.
TP port’s 10 Mbps LED
11.
Model Name
12.
Screw holes for wall mounting kit
13.
DIN-Rail Kit
