MOXA EDS-G308: руководство по аппаратной установке

www.moxa.ru sales@moxa.ru support@moxa.ru

Процесс подключения LC-портов является предельно простым. Предположим,

необходимо соединить устройства 1 и 2. В отличие от электрических сигналов,

оптоволоконные сигналы не требуют наличия двухпроводной цепи для передачи данных

в одну сторону. Одна из оптических линий используется для передачи от устройства 1 к

устройству 2, а другая от устройства 2 к устройству 1, формируя, таким образом,

полнодуплексную передачу данных.

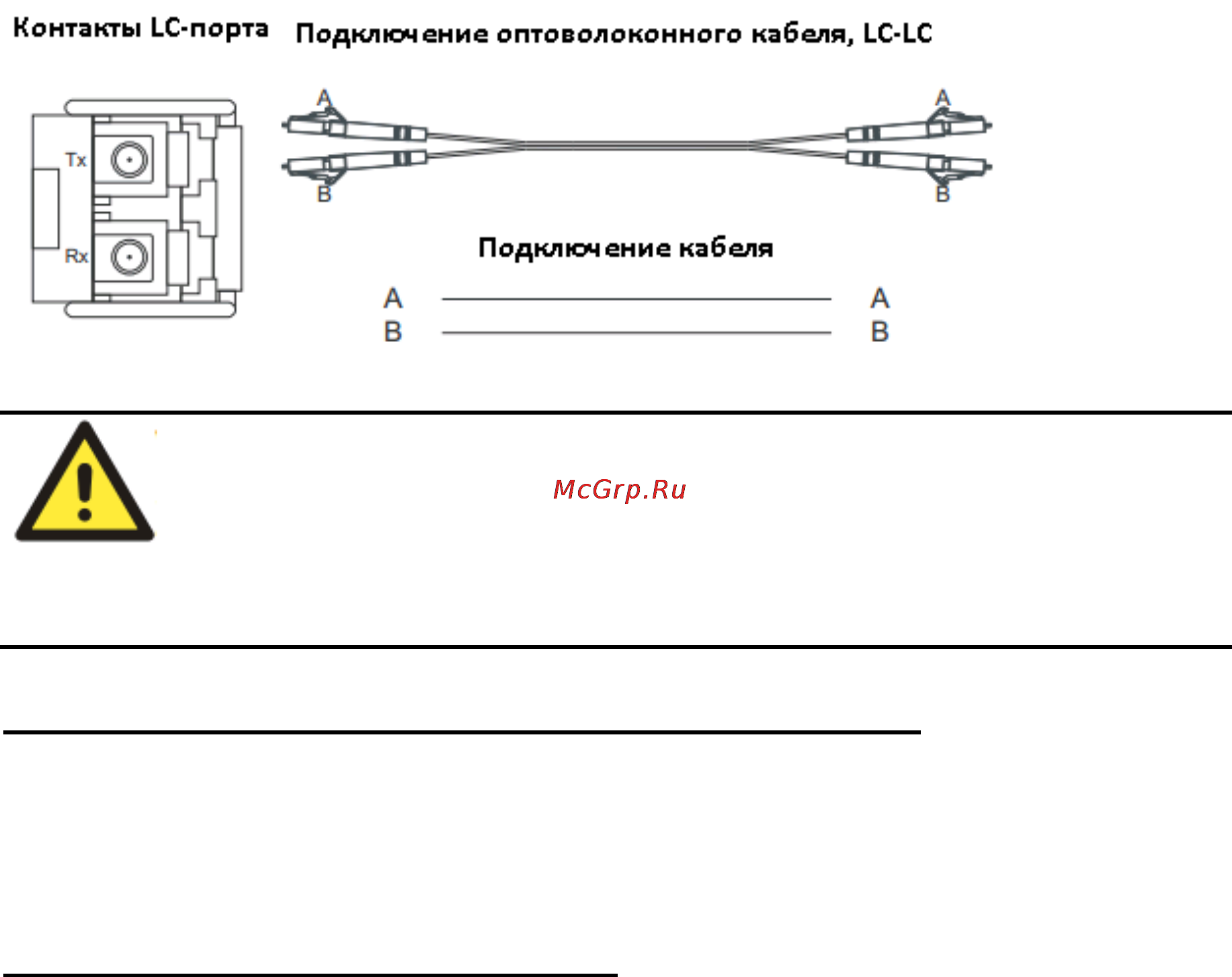

Все, что необходимо, - это соединить Tx-порт (передатчик) устройства 1 с Rx-портом

(приемник) устройства 2, а Rx-порт устройства 1 с Tx-портом устройства 2. При

подключении кабеля рекомендуется обозначить две стороны одной и той же линии

одинаковой буквой (А-А, B-B или A1-A2, B1-B2, как показано ниже).

ВНИМАНИЕ

Данный коммутатор – продукт класса Class 1 Laser/LED. Избегайте прямого попадания в

глаз излучения устройства Laser/LED.

Резервированные дублированные входы питания

Два входа питания коммутатора EDS могут быть одновременно подключены к разным

источникам питания постоянного/переменного тока. При выходе из строя одного из

источников, коммутатор автоматически переключится на использование второго,

резервного источника.

Контакт аварийной сигнализации

Коммутаторы MOXA EtherDevice Switch оснащены встроенным реле аварийной

сигнализации. Процесс подключения внешнего устройства аварийной сигнализации

подробно описан в разделе «Подключение аварийной сигнализации». Как правило, в

роли аварийной сигнализации используется устройство светового оповещения,

расположенное в центре управления и включающееся при размыкании контакта реле.
