Заземление устройства EDS

Заземление и правильная электропроводка помогают существенно снизить воздействие

электромагнитных помех на коммутатор. Перед подключением коммутаторов

обязательно обеспечьте их заземление через винт заземления.

ВНИМАНИЕ

Данное устройство предназначено для установки на хорошо заземленную поверхность,

такую как металлическая панель.

Подключение аварийной сигнализации

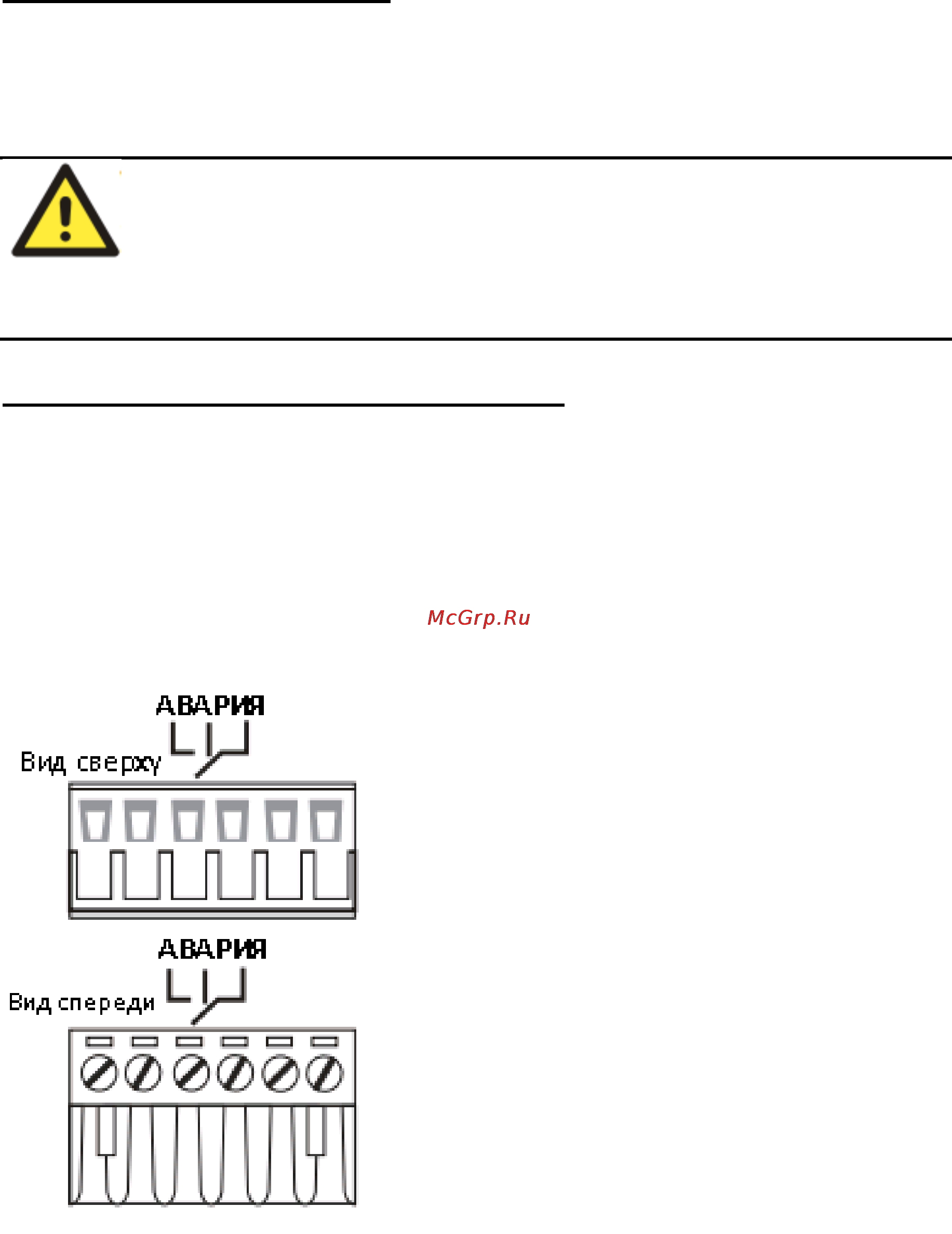

Контакт аварийной сигнализации находится на двух средних клеммах терминального

блока, расположенного на верхней панели коммутатора EDS. Для подключения аварийной

сигнализации используйте два провода. Один конец каждого провода подсоедините к

соответствующей клемме аварийной сигнализации коммутатора. Другой конец провода

подсоедините к сигнализирующему устройству.

Ниже описано назначение аварийных контактов коммутатора.

АВАРИЯ: Два средних контакта на 6-

контактном терминальном блоке

используются для оповещения как о сбое

питания, так и об обрыве соединения на

портах. Встроенное в коммутатор реле

размыкает контакты аварийной

сигнализации в следующих ситуациях:

1. На коммутатор EDS перестало

поступать питание от одного их

источников постоянного/переменного

тока.

или

2. Разорвана связь по одному из портов,

для которого соответствующий dip-

переключатель PORT ALARM включен в

рабочее состояние (ON).

Если ни одно из этих условий не

выполняется, цепь остается замкнутой.
