MOXA EDS-G308: руководство по аппаратной установке

www.moxa.ru sales@moxa.ru support@moxa.ru

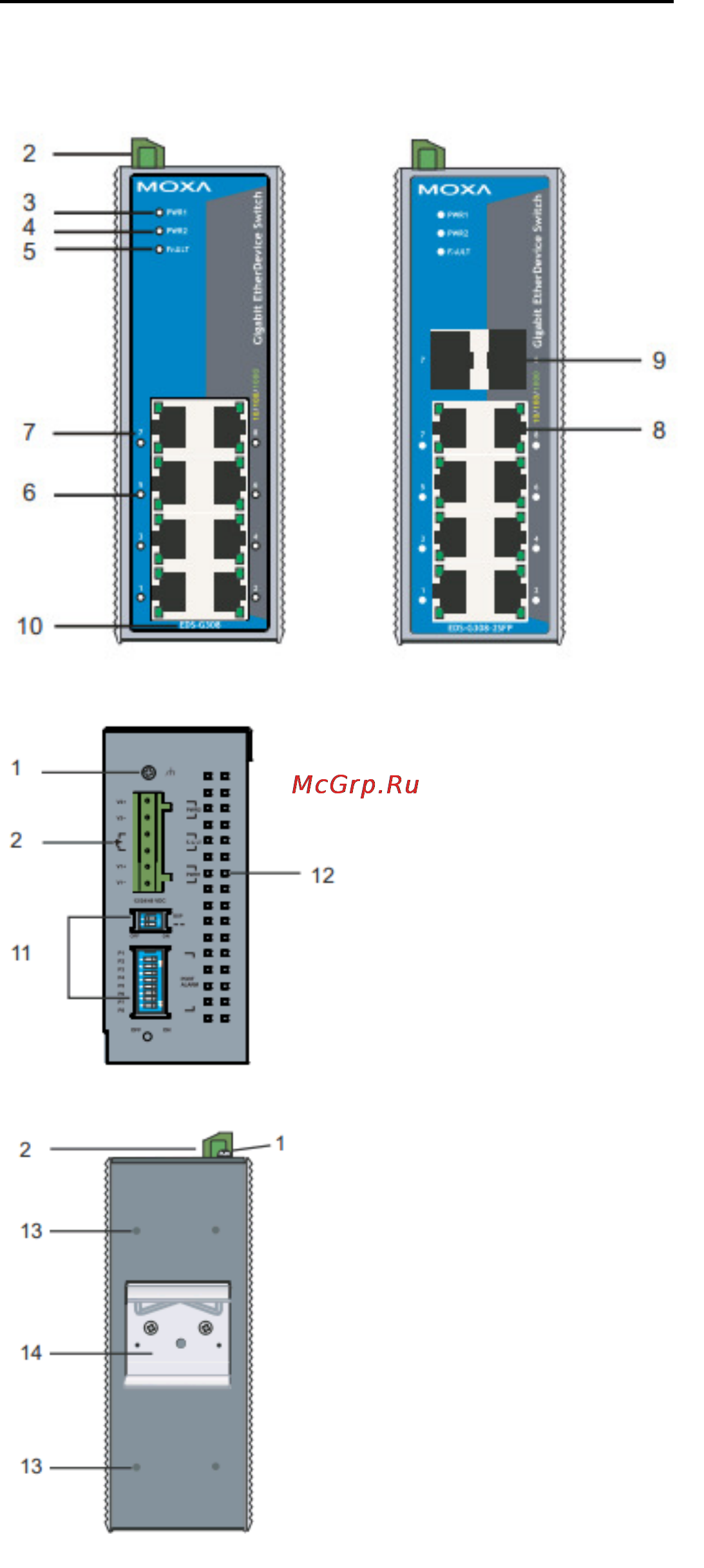

Внешний вид EDS-G308/EDS-G308-2SFP

EDS-G308 EDS-G308-2SFP

Передняя панель Передняя панель

Вид сверху

Вид сзади

1. Винт заземления

2. Терминальный блок для входов

питания PWR1/PWR2 и релейного

выхода

3. Индикатор входа питания PWR1

4. Индикатор входа питания PWR2

5. Индикатор ошибки

6. Индикатор порта 10/100/1000

Мбит/сек.

7. Номер порта

8. Порт 10/100/1000BaseT(X)

9. Слот 100/1000Base SFP

10. Название модели

11. Dip-переключатели

12. Отверстия для пассивного

охлаждения

13. Винтовые отверстия для

настенной установки

14. Крепление для установки на DIN-

рейку
