MOXA EDS-G308: руководство по аппаратной установке

www.moxa.ru sales@moxa.ru support@moxa.ru

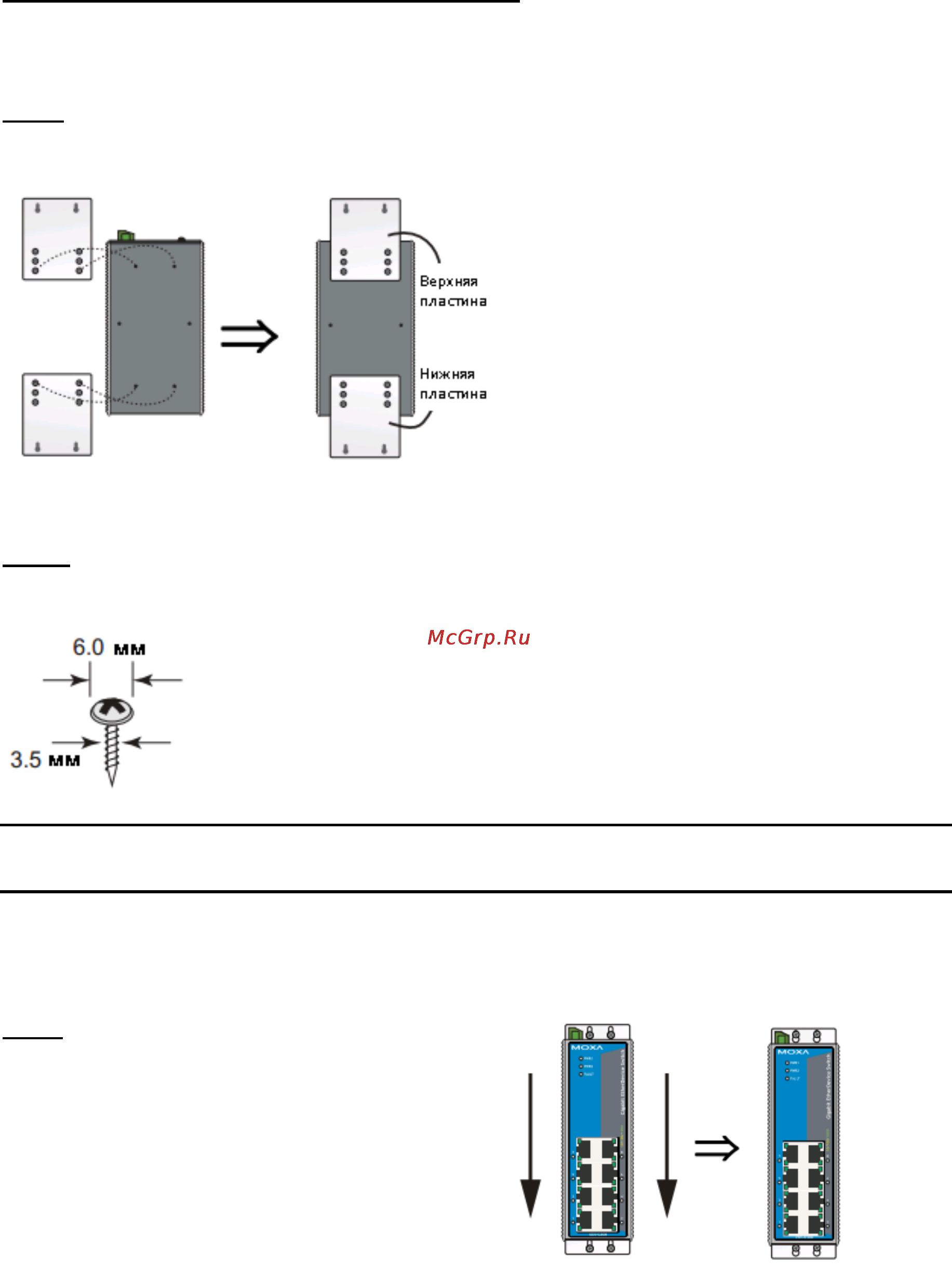

Панельная установка (опционально)

В некоторых приложениях удобно монтировать коммутатор EDS на стену, как показано на

рисунке.

Шаг 1: Снимите с коммутатора EDS крепеж для DIN-рейки и подсоедините крепление для

панельной установки, как показано на рисунке.

Шаг 2: Монтаж коммутатора EDS на стене требует использования 4 винтов. Головки

шурупов должны быть не более 6 мм в диаметре, а стержни – не более 3.5 мм, как

показано на рисунке.

ПРИМЕЧАНИЕ: Перед ввинчиванием болтов убедитесь, что диаметр головок и стержней

болтов подходят к отверстиям крепежного устройства.

Не закручивайте шурупы до конца, оставьте около 2 мм для того, чтобы можно было

установить на них крепежное устройство.

Шаг 3: Вставьте 4 головки шурупов в пазы

на крепежном устройстве и опустите

корпус коммутатора EDS вниз, как

показано на рисунке. Убедитесь в

прочности крепежа.
