MOXA EDS-G308: руководство по аппаратной установке

www.moxa.ru sales@moxa.ru support@moxa.ru

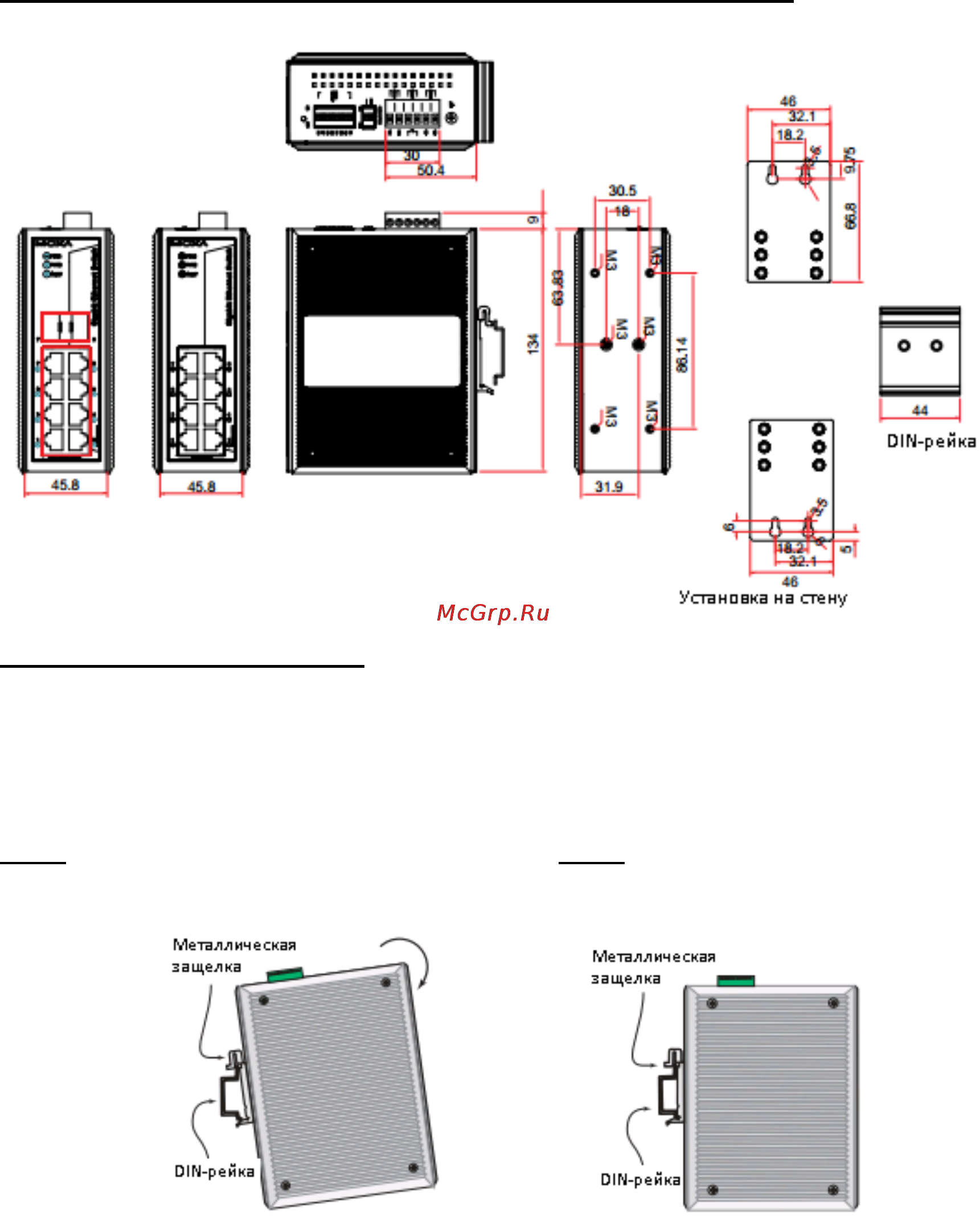

Установочные размеры (единица измерения = мм)

Установка на DIN-рейку

В заводской комплектации устройства крепление на DIN-рейку в виде алюминиевой

пластины должно быть установлено на задней панели устройства EDS. Если возникнет

необходимость самостоятельной установки крепления, убедитесь, что металлическая

защелка расположена сверху, как показано на рисунке.

Шаг 1: Вставьте верхнюю часть DIN-рейки

в паз под металлической защелкой.

Шаг 2: Крепежное устройство с

характерным звуком защелкнется на

рейке.

Чтобы снять устройство EDS c DIN-рейки, проделайте все в обратном порядке.
