- 3 -

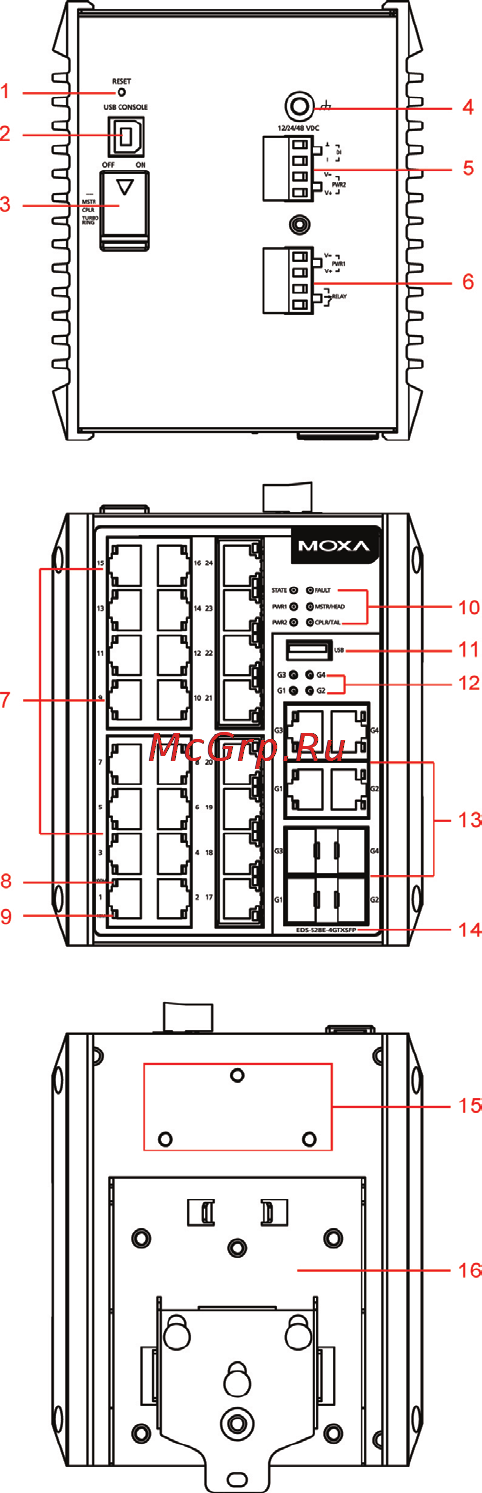

Panel Views of EDS-528E
1. Reset button
2. USB console port
3. DIP switches for Turbo Ring,
Ring Master, and Ring Coupler
4. Grounding screw
5. 4-
pin terminal block for digital
input and power input 2
6. 4-pin terminal block for relay
output and power input 1
7. 10/100BaseT(X) port, ports 1
to 24
8. 100BaseT(X) LED indicator
9. 10BaseT(X) LED indicator
10.
System status LED:
• STATE LED indicator
• PWR1 LED indicator
• PWR2 LED indicator
• FAULT LED indicator
• MSTR/HEAD LED indicator
• CPLR/TAIL LED indicator
11.
USB storage port
12.
G1 to G4 ports LED indicator
13.
10/100/1000BaseT(X) or
100/1000BaseSFP combo port,
ports G1 to G4
14.
Model Name
15.
Screw hole for Wall Mounting
Kit
16.
DIN-Rail Kit
