67

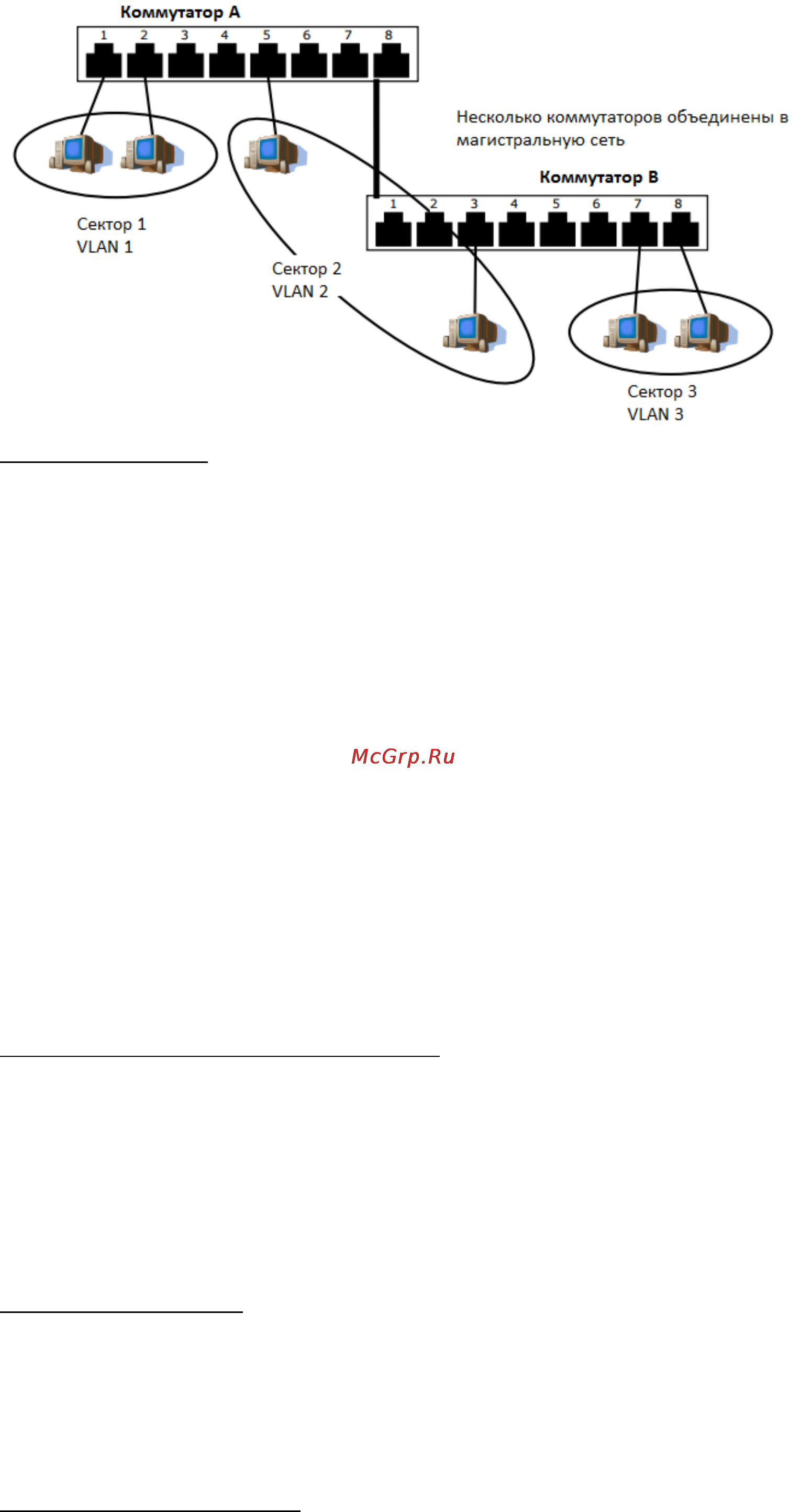

Преимущества VLAN
Основное преимущество виртуальных сетей в том, что они позволяют сегментировать сети
гораздо более гибко, нежели традиционное физическое разделение сетей. Использование VLAN
также дает следующие преимущества:
• Облегает перемещение устройств в сети: Используя традиционные сети, администраторы
сети тратят очень много времени на работу, связанную с перекоммутацией. Если
пользователи переходят в другую подсеть, адреса хостов приходится обновлять вручную.
К примеру, если компьютер маркетолога, находящийся в сети VLAN Marketing,
перемещается в другой кабинет, то компьютер должен сохранить свою принадлежность к
группе Marketing. С использованием VLAN потребуется лишь назначить новый порт как
принадлежащий к сети VLAN Marketing. Прокладывать какие-либо новые соединения не
потребуется.
• Обеспечивает дополнительную безопасность: устройства, принадлежащие к одной и той
же VLAN, могут взаимодействовать только с устройствами той же VLAN. Если устройству из
VLAN Marketing нужно установить соединение с устройством из VLAN Finance, трафик
пройдет через маршрутизатор или коммутатор 3-го уровня.
• Помогают контролировать трафик: В традиционных сетях могут возникать перегрузки,
связанные с наличием широковещательного трафика, идущего ко всем устройствам сети.
VLAN повышает производительность сети, поскольку объединяет те устройства, которые
логически взаимодействуют только друг с другом
VLAN в коммутаторах MOXA для стойки 19”
Коммутаторы EDS обеспечивают поддержку VLAN стандарта IEEE 802.1Q-1998. Этот стандарт
позволяет трафику с нескольких устройств VLAN проходить через одно физическое соединение.
Стандарт IEEE 802.1Q-1998 позволяет подключать каждый порт Вашего коммутатора к:
• Любой сети VLAN, назначенной администратором
• Нескольким сетям VLAN одновременно, с использованием тегов 802.1Q
Стандарт требует, чтобы до передачи трафика через коммутатор были определены теги 802.1Q
VLAN ID для каждой сети.
Управление сетью VLAN
По умолчанию коммутатор Moxa имеет только одну VLAN со следующими характеристиками:
• Имя – Management VLAN
• Тег 802.1Q VLAN ID – 1 (если требуется тегирование)
Все порты коммутатора изначально размещены в одной VLAN. Это единственная подсеть, которая
позволяет программному обеспечению сетевого управления иметь доступ к коммутатору.
Взаимодействие между VLAN
