72
Примечание:
Функция Port-Based VLAN поддерживается следующими моделями коммутаторов:
• Серия EDS (исключая EDS-728/828)
• IKS-6726A/6728A
Функция Port-Based VLAN не поддерживается следующими моделями коммутаторов:
• EDS-728/828
• IKS-G6524A/G6824A
• Серия ICS
Примечание:
Когда включена функция Port-Based VLAN, функция IGMP Snooping будет отключена.

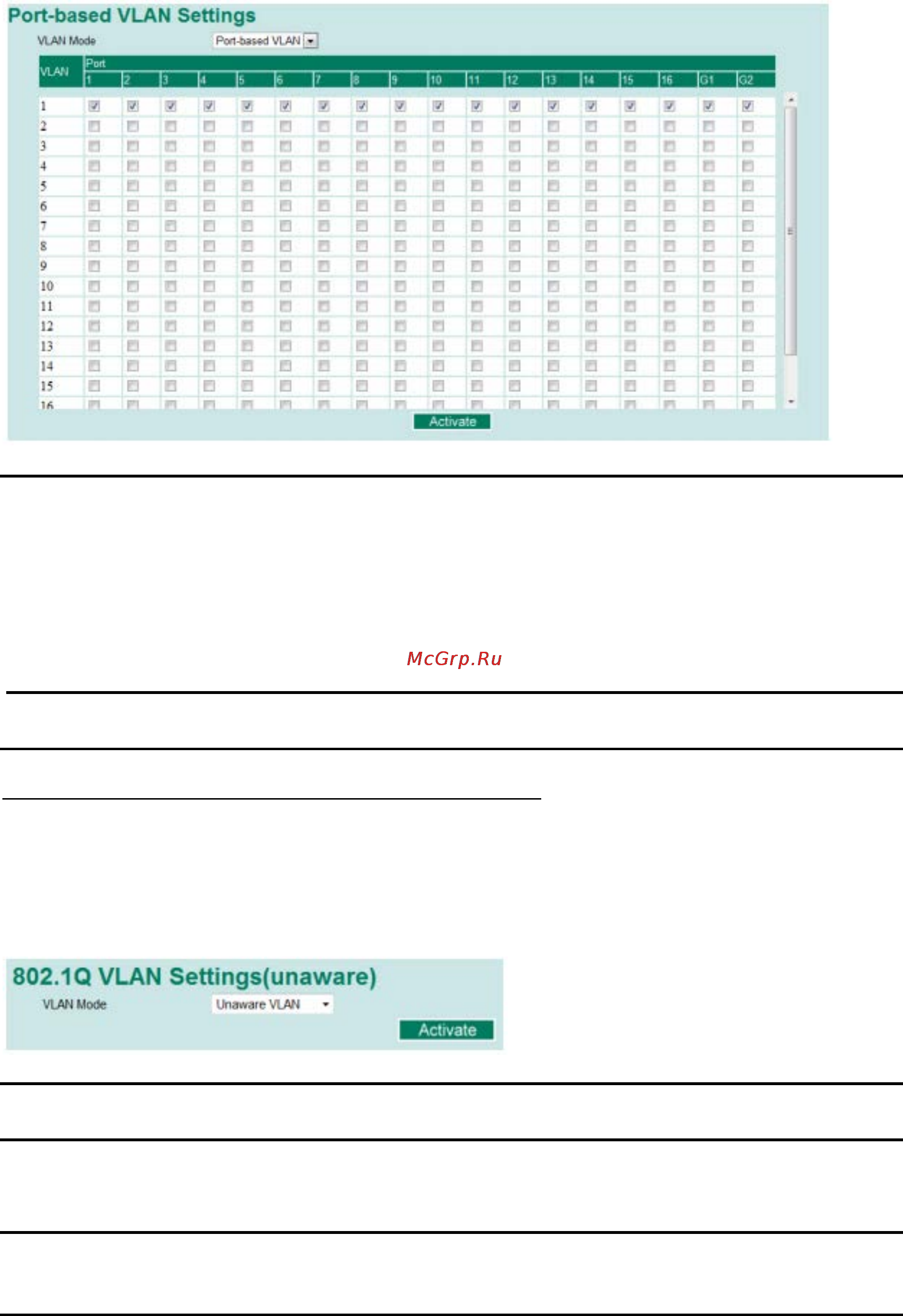

Unaware VLAN Settings (Настройка режима
Unaware VLAN)
Режим Unaware VLAN предоставляет пользователям возможность более гибкой настройки сети
VLAN. Когда включен режим Unaware VLAN, коммутатор не проверяет теги VLAN во входящих
Ethernet-кадрах. Все теги VLAN могут входить и выходить в коммутатор с режимом Unaware VLAN,
а коммутатор не будет влиять на теги VLAN Ethernet-кадров.
Примечание:
Когда включена функция Unaware VLAN, все порты переходят в режим Unaware.
QinQ Setting (Наст ройка функции QinQ)
Примечание:
Коммутаторы Moxa 3 уровня поддерживают функцию IEEE 802.1ad. Данная функция позволяет
пользователям объединять двойные заголовки VLAN в один Ethernet-кадр.
