66

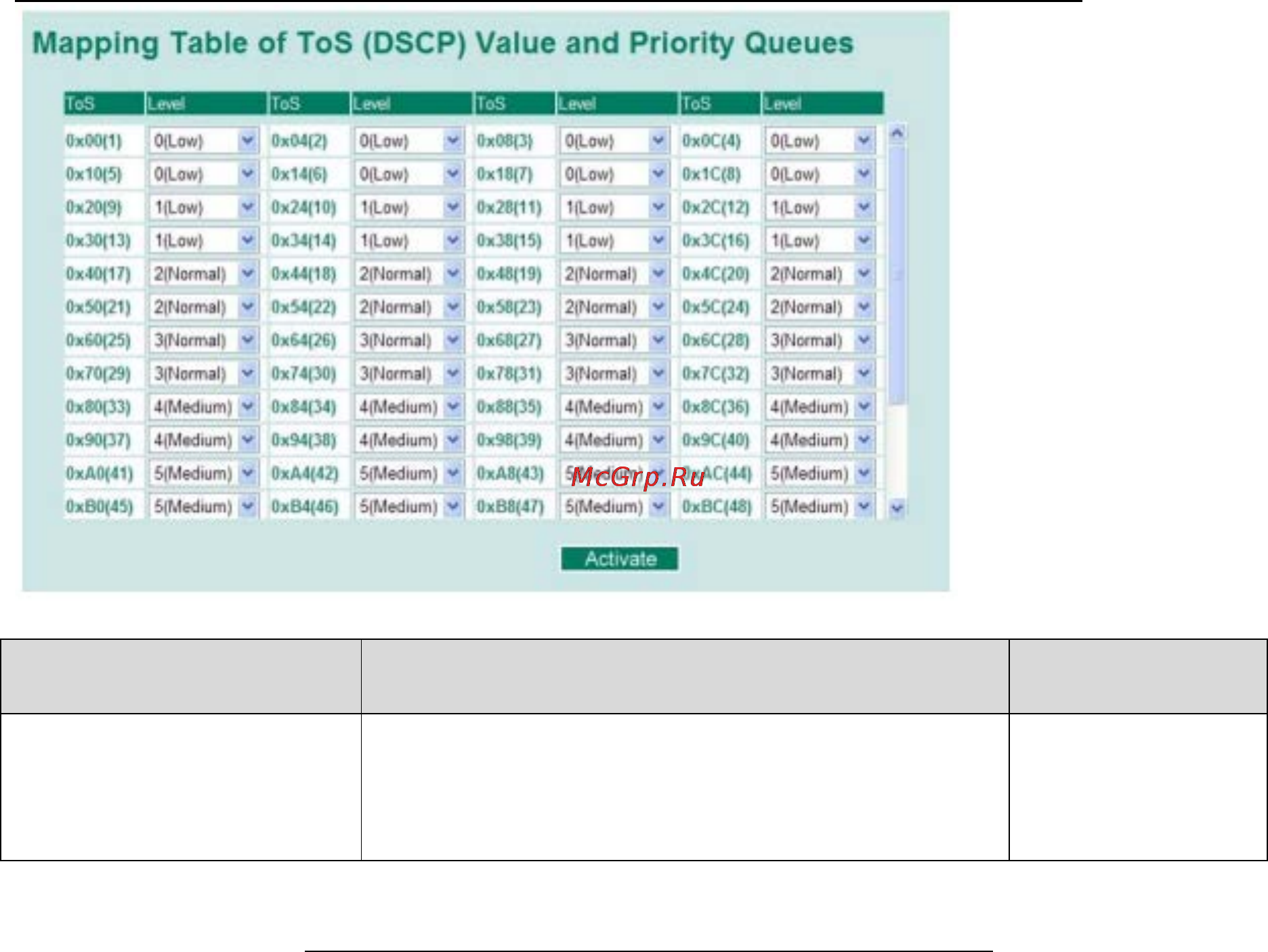

TOS/DiffServ Mapping (привязка значений TOS/DiffServ к очередям приоритетов
)
ToS (DSCP) Value and Priority Queues (значение и очереди приоритетов ToS (DSCP))
Параметр
Описание
Значение по
умолчанию
High/Medium/Normal/Low
Высокий/средний/
нормальный/низкий
Распределите различные значения TOS по
четырем исходящим очередям.
1 ~ 16: Low
17 ~ 32: Normal
33 ~ 48: Medium
49 ~ 64: High
Использование вирт уальных сет ей Vlirual LAN
Настройка виртуальных сетей (VLAN) на коммутаторах Moxa позволит увеличить эффективность
работы сети, разделяя ее на несколько логических, а не физических, сегментов. Управлять
логическими подсетями гобычно гораздо легче.
Вирт уальные сет и VLAN
Виртуальная подсеть VLAN – это группа устройств, которые могут быть расположены в
произвольных точках сети, но взаимодействуют друг с другом так, как будто принадлежат к
одному физическому сегменту. Используя VLAN, пользователь может разбивать сеть на сегменты,
не будучи ограниченными физическими соединениями, как это бывает в традиционных сетях. Как
правило, сеть разделяют на сегменты по следующим параметрам:
• По рабочим группам – VLAN отдела маркетинга, финансов, разработки.
• По должностным группам – VLAN директорского состава, менеджеров, остального
персонала.
• По группам пользователей – VLAN пользователей e-mail, пользователей мультимедийных
приложений.
