- 15 -

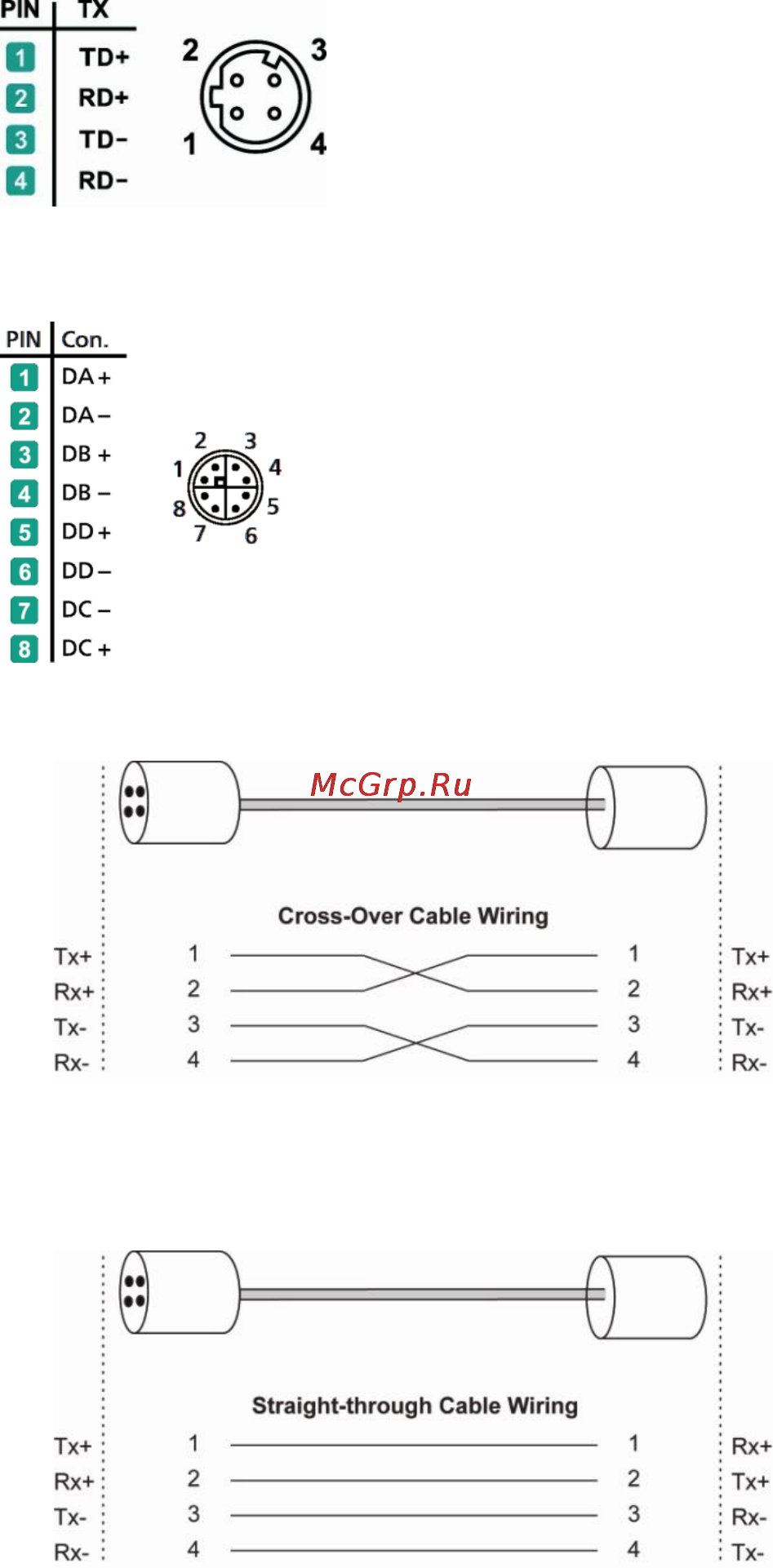

Pinouts for the 10/100BaseT(X) Ports on the
TN-5508A/5510A.
Housing:shield
Pinouts for the 10/100/1000BaseT(X) M12 (8-pin) Port
M12 (4-pin, M) to M12 (4-pin, M) Cross-Over Cable Wiring
M12 (4-pin, M) to M12 (4-pin, M) Straight-Trough Cable
Wiring
