Moxa IMC-21-M-ST [11/13] Автоматическое mdi mdi x соединение

MOXA IMC-21: руководство по аппаратной установке

www.moxa.ru sales@moxa.ru support@moxa.ru

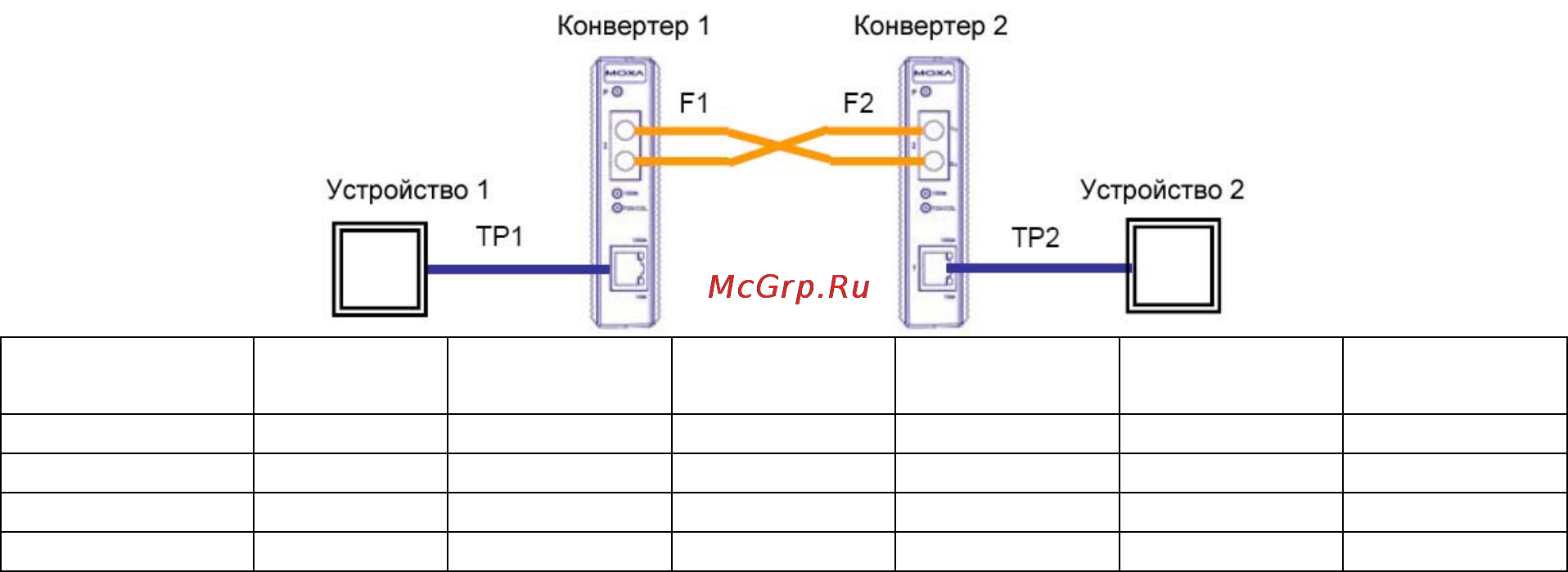

Устр. 1

Конв. 1

Конв. 2

Устр. 2

TP1 оборван Выкл Выкл Вкл Выкл Вкл Выкл

F1 оборван Вкл Вкл Вкл Выкл Вкл Выкл

TP2 оборван Выкл Вкл Выкл Вкл Вкл Вкл

F1 оборван Выкл Вкл Выкл Вкл Выкл Выкл

Автоматическое MDI/MDI-X соединение

Функция автоматического определения типа соединения MDI/MDI-X позволяет пользователям

подключать к порту IMC-21 10/100Base TX («витая пара») любые типы Ethernet устройств, не

заботясь о типе кабеля (прямой или перекрестный Ethernet-кабель).

Поддержка двух скоростей передачи

Коммуникационный порт RJ-45 конвертера IMC-21 поддерживает скорости 10/100 Мб/сек и

оснащен функцией auto negotiation для определения максимально возможной скорости передачи

данных между медиа-конвертером и подключенным устройством. Все модели IMC-21 являются

устройствами plug&play и не требуют использования дополнительного ПО ни при установке, ни при

эксплуатации. Режим half/full duplex (полный дуплекс/полудуплекс) для портов RJ-45 определяется

автоматически (с использованием механизма auto-negotiation)

в зависимости от того, какую

скорость передачи поддерживают подключенные устройства.

Функция auto-negotiation и автоматический контроль скорости

Все Ethernet-порты RJ45 конвертеров IMC-21 поддерживают функцию auto negotiation для режимов

10BaseT и 100BaseTX в соответствие со стандартом IEEE 802.3u. Это означает, что некоторые

узлы сети могут передавать данные со скоростью 10 Мб/сек., в то время как другие передают

данные со скоростью 100 Мб/сек.

Функция auto negotiation активируется каждый раз при подключении устройств к портам RJ45.

Медиа-конвертер IMC-21 оповещает подключенное

устройство о своей способности передавать

данные со скоростью 10 Мб/сек или 100 Мб/сек и ждет от него подобного оповещения. В

зависимости от типа подключенного устройства достигается соглашение о передаче данных со

скоростью 10 Мб/сек или 100 Мб/сек.

Если к Ethernet-порту RJ45 конвертера IMC-21 подключено устройство, не поддерживающее

функцию auto negotiation, по умолчанию данные будут

передаваться со скоростью 10 Мб/сек в

режиме half-duplex, в соответствие со стандартом IEEE 802.3u.
