MOXA IMC-21: руководство по аппаратной установке

www.moxa.ru sales@moxa.ru support@moxa.ru

Подключение Ethernet-порта 100 BaseFX

Подключение является чрезвычайно простым. Предположим, необходимо соединить устройства 1

и 2. В отличие от электрических сигналов, оптоволоконные сигналы не требуют наличия

двухпроводной цепи для передачи данных в одну сторону. Одна из оптических линий используется

для передачи от устройства 1 к устройству 2, а другая от устройства 2 к устройству 1, формируя,

таким образом, полнодуплексную передачу данных.

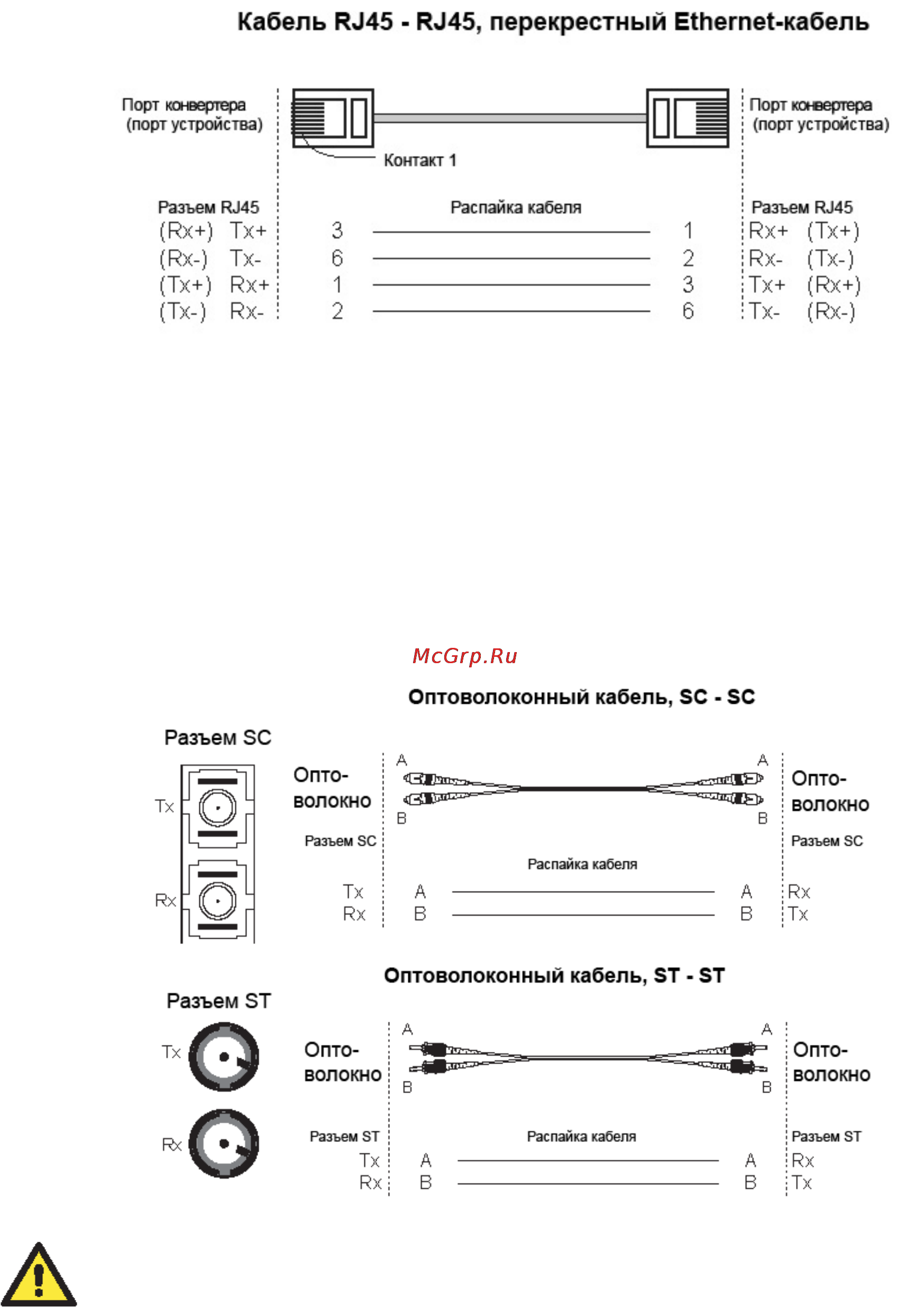

Все, что необходимо, - это соединить Tx-порт (передатчик) устройства 1 с Rx-портом (приемник)

устройства 2, а Rx-порт устройства 1 с Tx-портом устройства 2. При подключении кабеля

рекомендуется обозначить две стороны одной и той же линии одинаковой буквой (А-А, B-B, как

показано ниже).

ВНИМАНИЕ

Данный медиа-конвертер – продукт класса Class 1 Laser/LED. Избегайте прямого

попадания в глаз излучения устройства Laser/LED.
