MOXA IMC-21: руководство по аппаратной установке
www.moxa.ru sales@moxa.ru support@moxa.ru
5

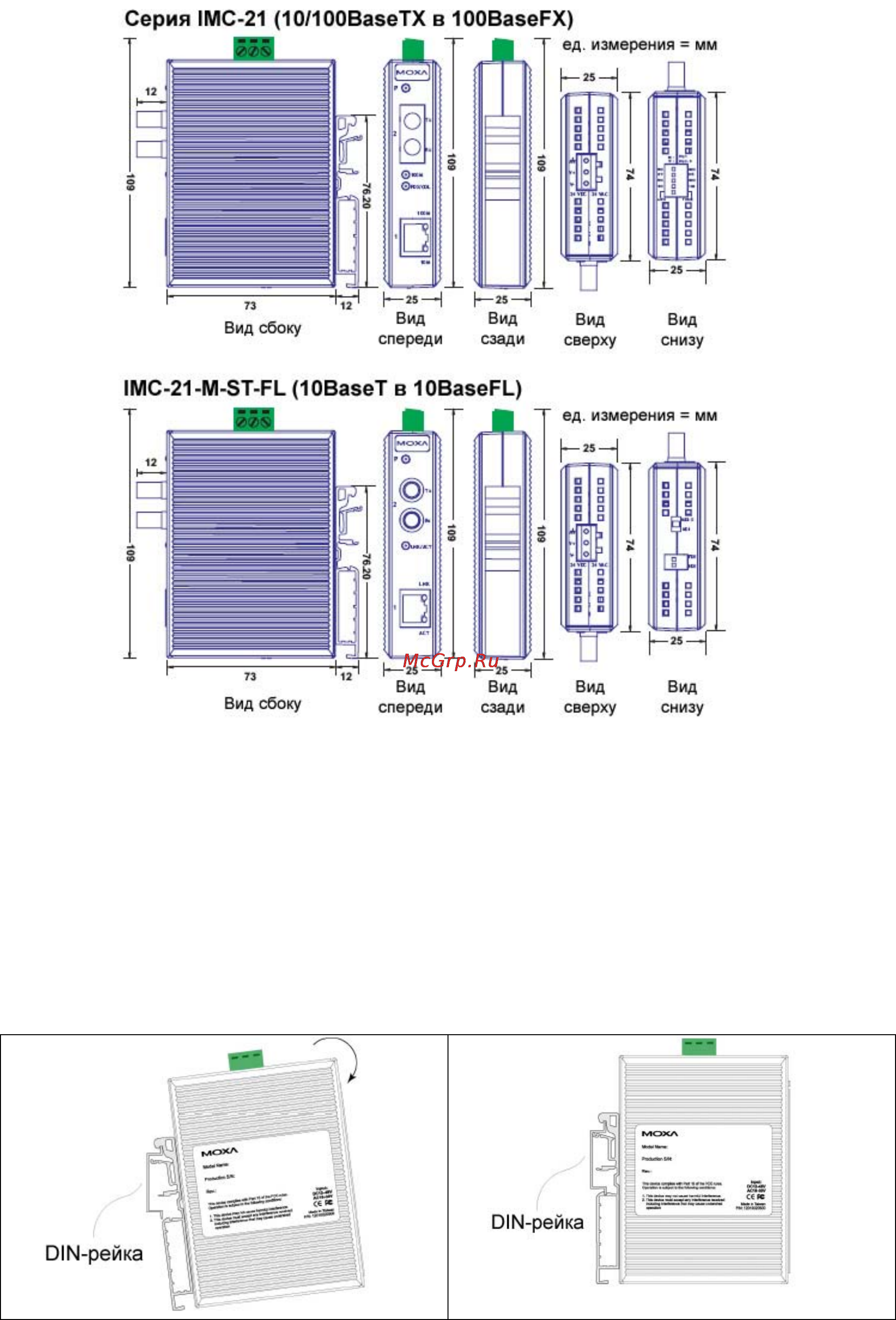

Установочные размеры IMC-21
Установка на DIN-рейку
В заводской комплектации устройства крепление на DIN-рейку должно быть установлено на
задней панели IMC-21. Если возникнет необходимость самостоятельной установки крепления,
убедитесь, что металлическая защелка расположена сверху, как показано на рисунке.
1. Вставьте верхнюю часть DIN-рейки в паз под металлической защелкой.
2. Крепежное устройство с характерным звуком защелкнется на рейке.
3. Чтобы снять
IMC-21 c DIN-рейки, проделайте все в обратном порядке.
1.
2.
