MOXA IMC-21: руководство по аппаратной установке

www.moxa.ru sales@moxa.ru support@moxa.ru

Требования к электропроводке

ВНИМАНИЕ

Соблюдайте предосторожность!

Прежде чем осуществлять подключение конвертера IMC, убедитесь в том, что

электропитание отсоединено.

Подсчитайте максимально возможный ток в электрических кабелях. Если ток

превышает значение, допустимое для используемых кабелей, проводка может

нагреться и нанести серьезный ущерб Вашему оборудованию.

Также обратите внимание на следующее:

• Не прокладывайте коммуникационные провода и провода питания

рядом. Если все же есть

необходимость в их пересечении, убедитесь, что кабели расположены перпендикулярно

друг другу в точке пересечения.

• ПРИМЕЧАНИЕ: Не прокладывайте кабели питания и сигнальные кабели в одном

монтажном коробе. Чтобы избежать помех, провода с различными характеристики сигнала

необходимо прокладывать отдельно друг от друга.

• Основываясь на

типе передаваемого сигнала, определите, какие провода необходимо

прокладывать отдельно друг от друга. Провода с одинаковыми электрическими

параметрами могут быть проложены рядом друг с другом.

• Прокладывайте отдельно друг от друга кабели входных и выходных сигналов.

• Рекомендуется, где это необходимо, помечать кабели всех устройств системы.

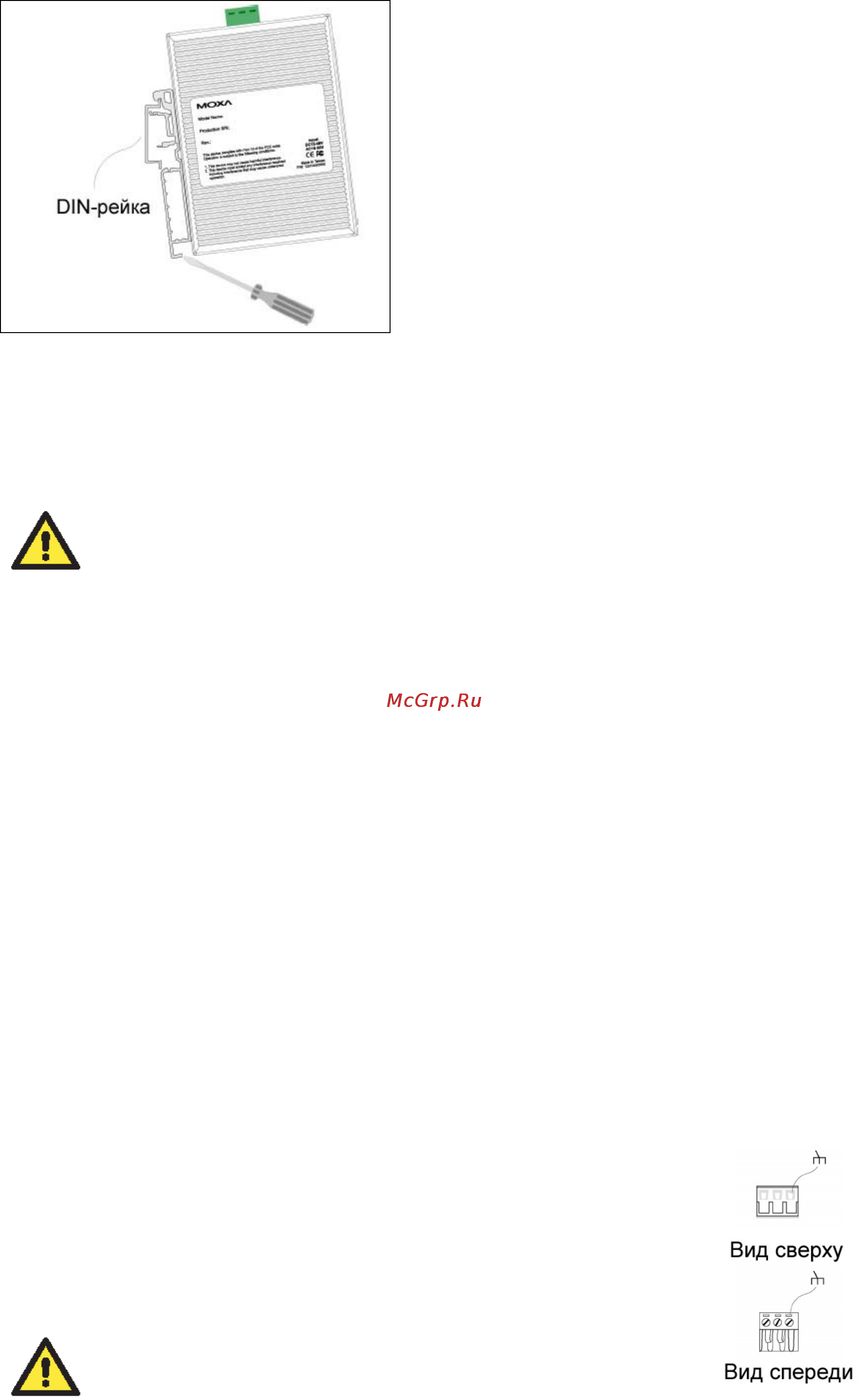

Заземление IMC-21

Заземление и правильная электропроводка помогают существенно

снизить воздействие электромагнитных помех на конвертер. Перед

подключением конвертеров обязательно обеспечьте их заземление

через правую клемму на 3-контактном терминальном блоке

устройства.

ВНИМАНИЕ

Данное устройство предназначено для установки на хорошо

заземленную поверхность, такую как металлическая панель.
