MOXA IMC-21: руководство по аппаратной установке
www.moxa.ru sales@moxa.ru support@moxa.ru
3

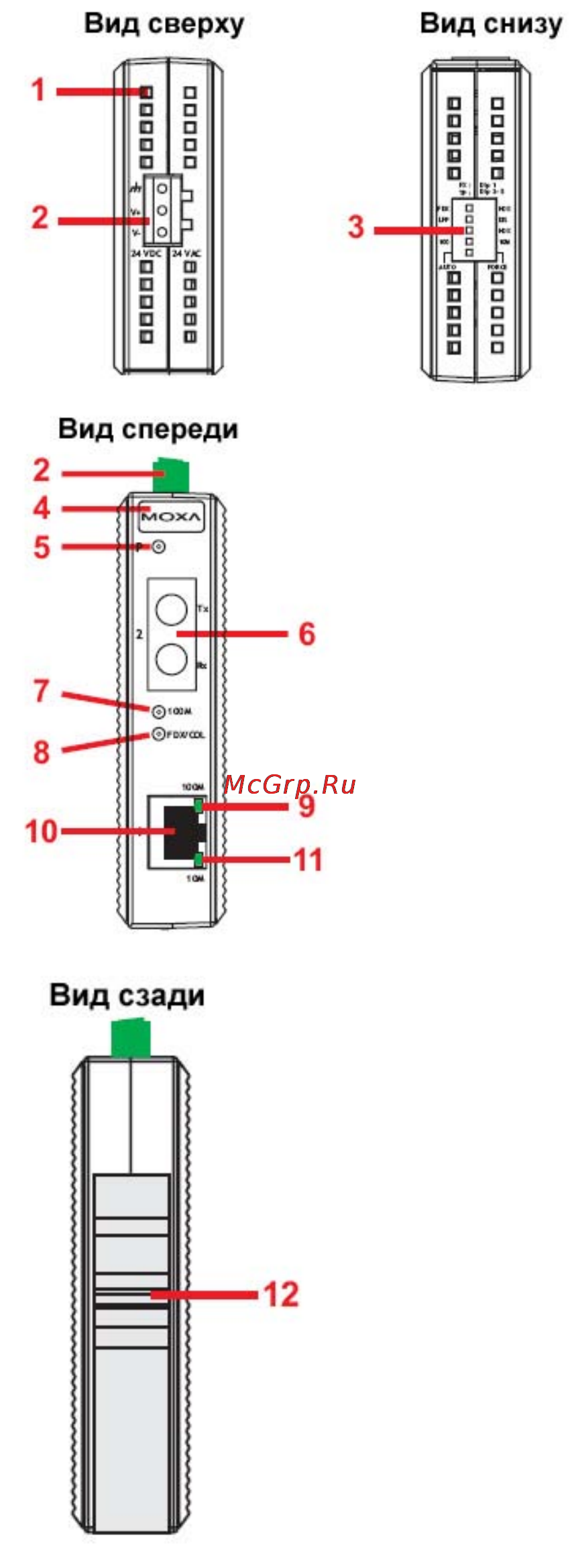

Внешний вид конвертеров серии IMC-21
1. Отверстия для пассивного охлаждения
2. Терминальный блок для входов питания и
заземления
3. DIP-переключатели
4. Логотип MOXA
5. Индикатор входа питания
6. Порт 100BaseFX (разъемы SC/ST)
7. Индикатор порта 100 Мб/сек оптоволокно
8. Индикатор режима полный
дуплекс/коллизия для порта 100 Мб/сек
оптоволокно
9. Индикатор порта 100 Мб/сек «витая пара»
10. Порт 10/100BaseT(X)
11. Индикатор порта 10 Мб/сек «витая
пара»
12. Крепление для установки на DIN-рейку
ПРИМЕЧАНИЕ: Серия IMC-21 включает IMC-21-M-
SC, IMC-21-M-ST, IMC-21-S-SC
