MOXA IMC-21: руководство по аппаратной установке
www.moxa.ru sales@moxa.ru support@moxa.ru
4

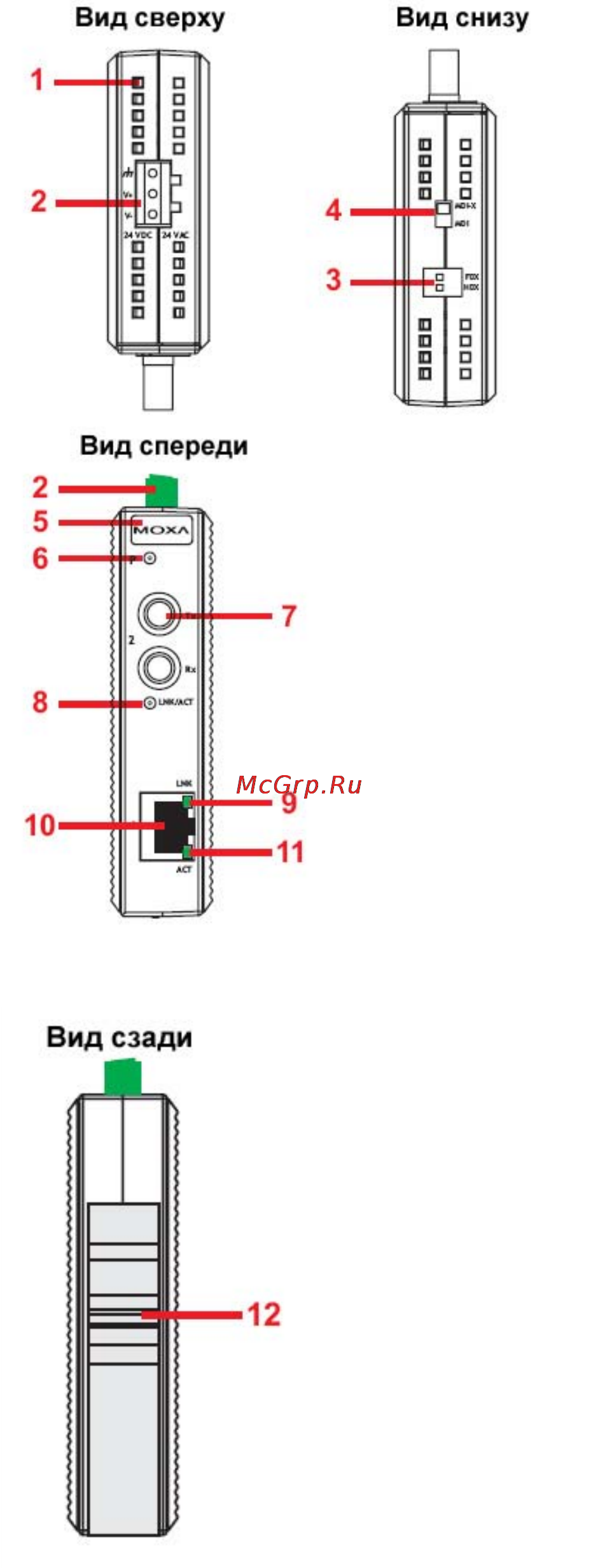

Внешний вид IMC-21-M-ST-FL
1. Отверстия для пассивного охлаждения
2. Терминальный блок для входов питания
и заземления
3. DIP-переключатели
4. Поворотный переключатель
5. Логотип MOXA
6. Индикатор входа питания
7. Порт 10BaseFL (разъем ST)
8. Индикатор LNK/ACT для порта FL
9. Индикатор LNK для порта «витая пара»
10. Порт 10BaseT
11. Индикатор ACT для порта «витая пара»
12. Крепление для установки на DIN-рейку
