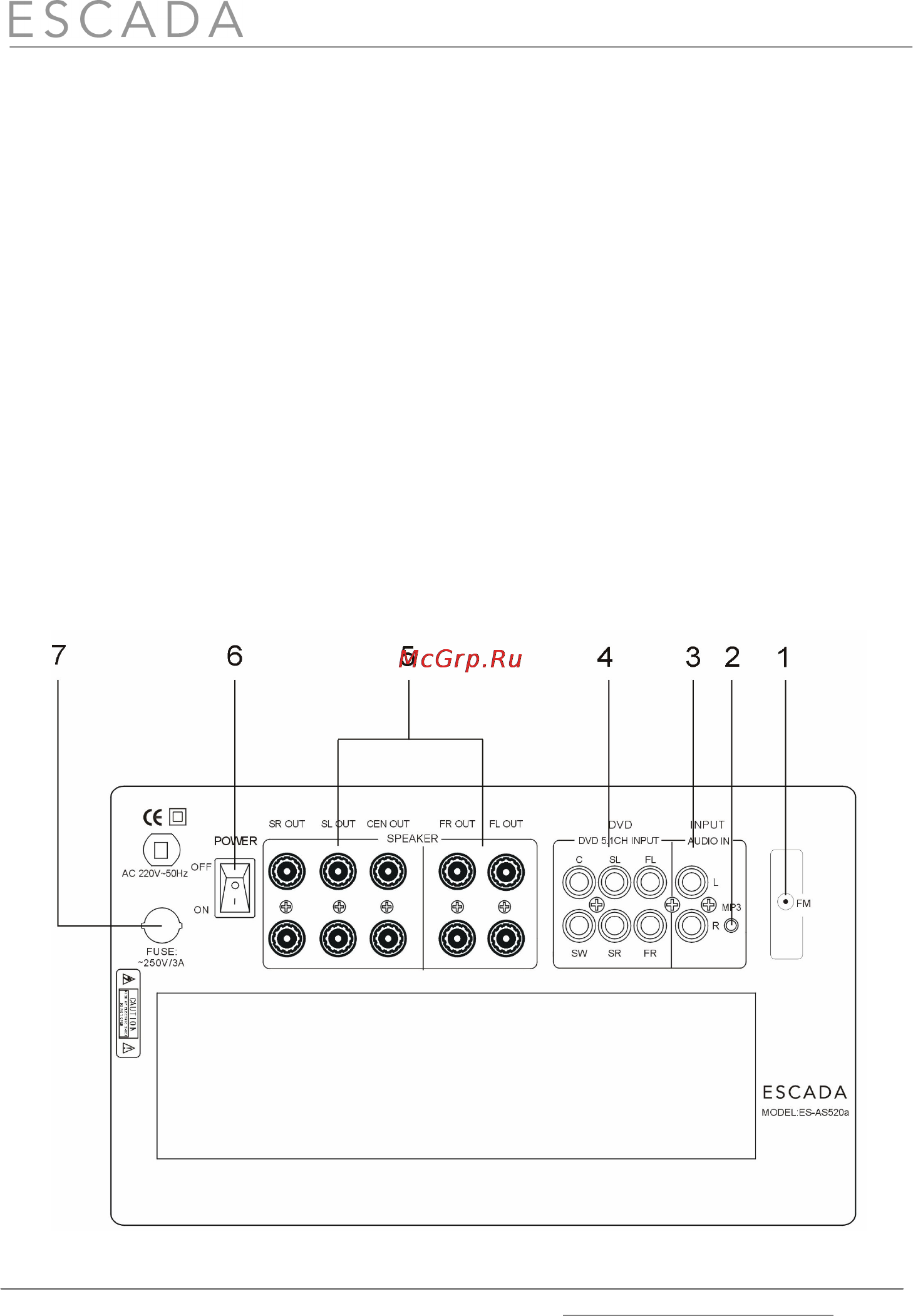

Задняя панель сабвуфера

1. Разъем подключения FM антенны (опция)

2. Разъем подключения 3.5 мм

3. Разъемы для подключения внешнего источника сигнала 2.0

R – разъем для подключения правого канала

L – разъем для подключения левого канала

4. Разъемы для подключения внешнего источника сигнала 5.1

FR – разъем для подключения правого фронтального канала

FL – разъем для подключения левого фронтального канала

SW – разъем для подключения канала сабвуфера

C - разъем для подключения центрального канала

SR – разъем для подключения правого тылового канала

SL – разъем для подключения левого тылового канала

5. Разъемы (выходы) для подключения колонок к сабвуферу.

CEN OUT (+/-) – разъем для подключения центральной колонки

FL OUT (+/-) – разъем для подключения левой фронтальной колонки

FR OUT (+/-) – разъем для подключения правой фронтальной колонки

SL OUT (+/-) – разъем для подключения левой тыловой колонки

SR OUT (+/-) – разъем для подключения правой тыловой колонки

6. Кнопка выключения/включения электропитания

7. Предохранитель
