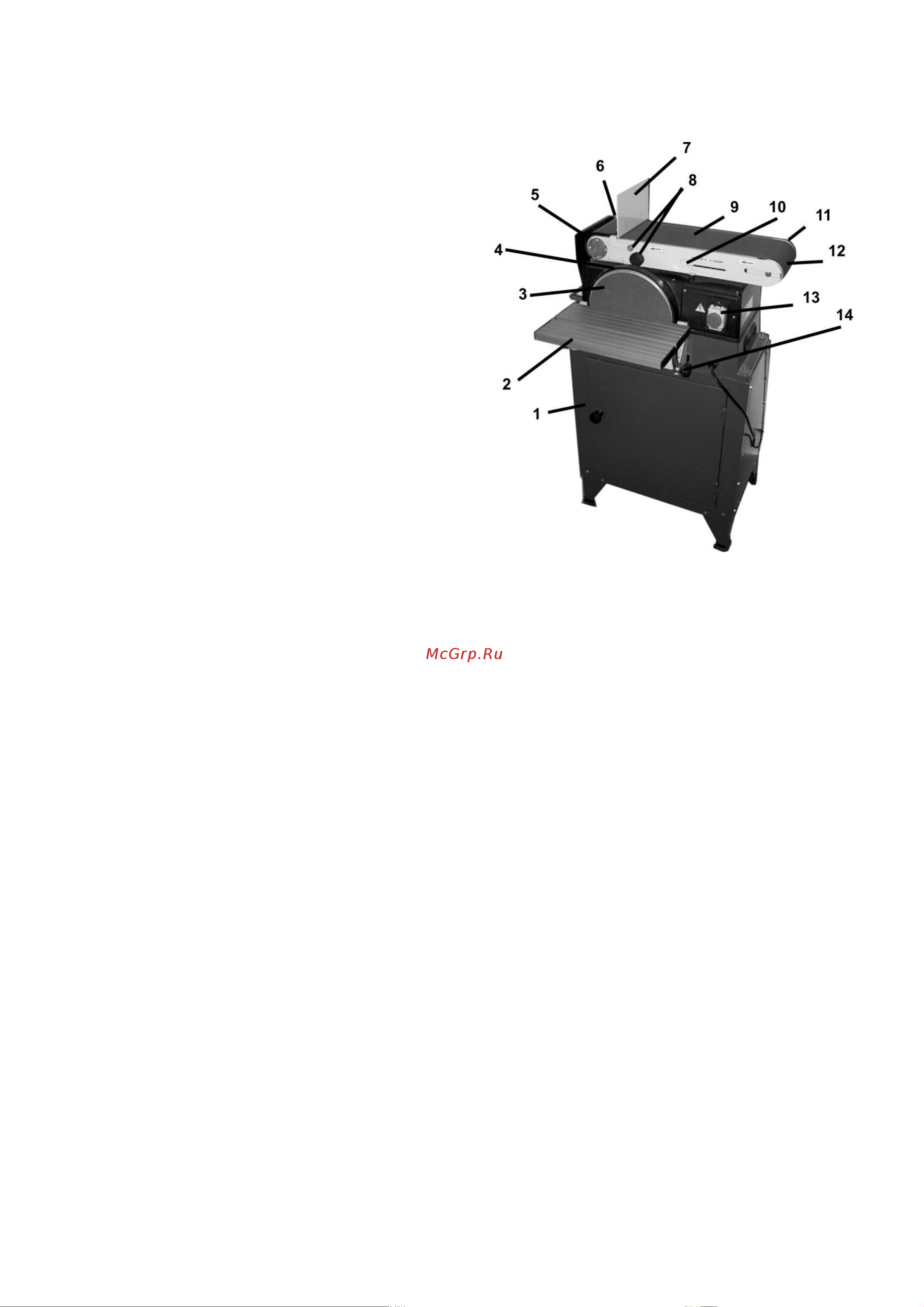

7) Детали станка:

1. тумба шлифовального станка;

2. наклонный стол;

3. шлифовальный диск;

4. защитный кожух диска;

5. кожух вала;

6. приводной вал;

7. упор шлифовальной ленты;

8. винты для закрепления упора:

9. наклонное плечо;

10. рычаг для натяжения

шлифовальной ленты;

11. винт для центрирования ленты;

12. ведомый вал;

13. выключатель шлифовального

станка;

14. винт для крепления столика.

8) Описание станка.

Конструкцию комбинированного шлифовального станка составляют

стальные и чугунные детали. Привод обеспечивает однофазный

электрический двигатель.

Комбинированный шлифовальный станок предназначен для шлифования

дерева, металла и пластмассы (удаление старого лакового покрытия,

полирования, обработка граней и т.п.). Жѐсткость конструкции обеспечивает

простоту и устойчивость станка. На комбинированном шлифовальном станке

можно выполнять много различных способов шлифования.

9) Монтаж и наладка шлифовального станка.

Прежде всего, проверьте соответствие комплекта поставки станка,

перечню приведенному в главе 1 данного руководства.

Шлифовальный станок поставляется в частично демонтированном виде.

Далее выполните действия в соответствии с предписаниями и схемами

данной главы.

! Предупреждение! После того как Вы снимите упаковку и установите

шлифовальный станок, мы рекомендуем Вам провести опытную обкатку (без

нагрузки) в течение 5 мин.

Внимание! При обкатке необходимо соответствующим образом обеспечить

безопасность.
