Proma BP-150 2570215 [8/18] Работа на станке

С помощью рычага (1) натяните ленту, чтобы не происходило ее

проскальзывание. С помощью винта (2) центрируйте ленту на ведомом валу.

10) Работа на станке.

Комбинированный шлифовальный станок ВР-150 K предназначен для

обслуживания только одним работником. Единственное рабочее место

находится на фронтальной части станка (со стороны выключателя).

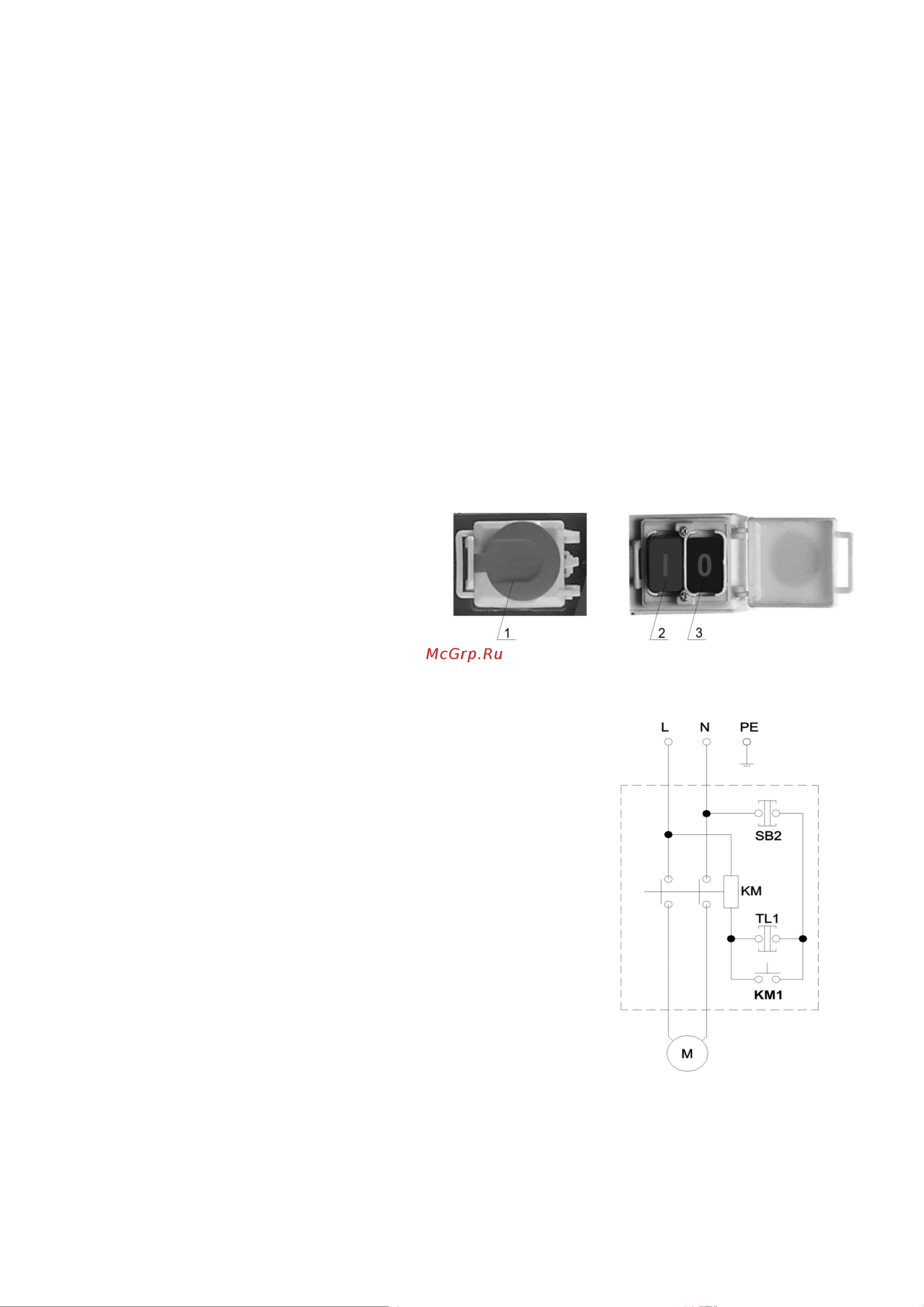

Электрический выключатель.

Станок включается с помощью зеленого выключателя «1», выключается

при нажатии красной кнопки «0» (см. рисунок). Кнопка «Стоп» - кнопка

аварийного останова станка.

1) Кнопка «Стоп» (кнопка аварийного останова станка);

2) Зеленая кнопка «1» «пуск»;

3) Красная кнопка «0» «стоп».

11) Электрооборудование.

Электрическая система подключена в соответствии с приведенной

схемой:

Напряжение 1/N/PE AC 230 В. 50 Гц.

Питание 10А.

Схема подключения.

SB2

TL1

KM1

КМ

- фазовый кабель

- средний кабель

- защитный кабель (заземление)

- кнопка СТОП (при закрытой крышке

выключателя –кнопка аварийного

останова СТОП)

- кнопка СТАРТ

- контактор

- катушка контактора

- двигатель
