Монтаж.

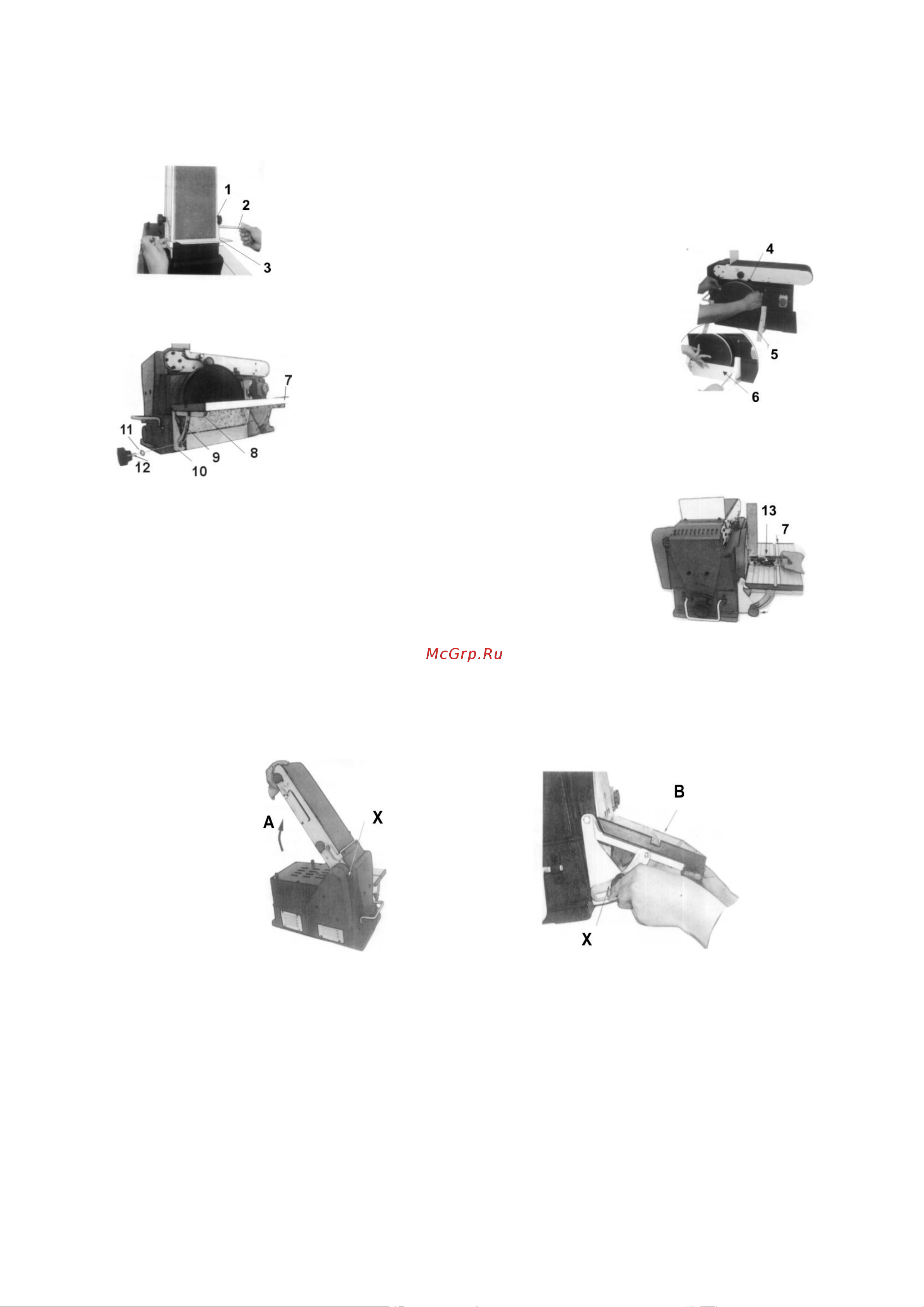

Для установки упора (3) используйте винты (1),

закрепите упор с помощью вала (2).

После того, как Вы наклеите

шлифовальную бумагу (5), на диск (4),

установите защитный кожух (6).

Для того чтобы смонтировать рабочий стол (7),

следует установить держатель

шлифовального станка (10) и

держатели стола (8).

После монтажа держателей нужно установить распорки (9)

со шкалой и закрепить стол под нужным углом с помощью

винта (12) и с прокладкой (11).

Рабочий стол (7) следует выставить

перпендикулярно диску с помощью угольника (13).

Установка наклона ленты и стола

шлифовального станка.

Конструкция шлифовального станка позволяет изменять наклон ленты

«А» и стола станка «В». С помощью винтов «Х» можно наклонять ленту или

стол.

Замена приводного ремня.

Перед запуском станка проверьте натяжение зубчатого ремня, который

обеспечивает привод диска и ленты шлифовального станка. Ремень

находится под пластмассовым кожухом «А». Этот зубчатый ремень должен

прогибаться приблизительно на 0,5мм при нажатии пальцем «В». Слишком

сильно натянутый зубчатый ремень сокращает срок его службы, а так же

подшипников приводного вала и двигателя. Для натяжения клиновых ремней

служат натяжные винты «С».
