Руководство пользователя Moxa TCC-120/120I

www.moxa.ru sales@moxa.ru support@moxa.ru

Обзор

Введение

Многие устройства, используемые в современных системах офисной и промышленной

автоматики, имеют интерфейсы связи RS-232 и RS-485. В некоторых случаях, однако, необходимо

увеличить дальность передачи между устройствами RS-422/485. В таких случаях и пригодится

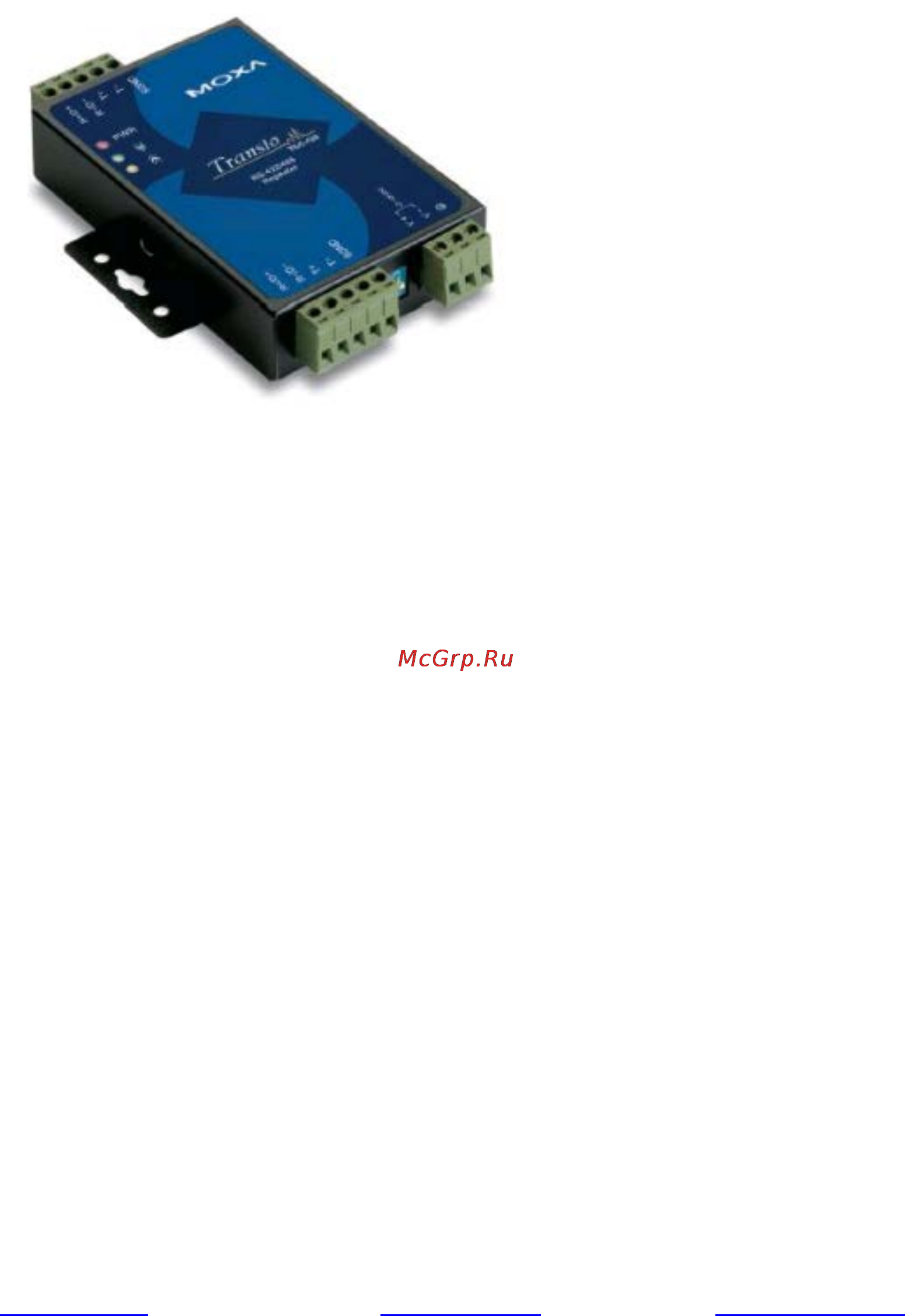

повторитель интерфейсов RS-422/485 TCC-120/120I. Просто подключите электропитание, кабели

интерфейсов к двум клеммным колодкам, установите DIP-переключатели, и устройство будет

готово к использованию.

Интерфейсы RS-422/485 позволяют передавать данные на большие расстояния за счет

использования дифференциальных сигналов для передачи данных и служебной информации.

Однако стандартной интерфейсов (1200 метров) может быть недостаточной, а также

пользователям может потребоваться гальваническая изоляция портов. TCC-120I имеет

гальваническую изоляцию, что позволяет использовать устройство в жестких промышленных

средах. Индустриальное исполнение, возможность монтажа на DIN-рейку, внешний блок питания

и оптическая изоляция делают TCC-120I отличным решением для промышленных приложений.

Технология RS-485 ADDC

Передовая технология Moxa – ADDC™ (автоматическое определение направления передачи

данных) является интеллектуальным аппаратным решением, позволяющим управлять потоком по

RS-485. ADDC™ является решением, которое автоматически определяет и контролирует

направление передачи данных без каких-либо специальных сигналов.

Изоляция

Гальваническая развязка устройств реализована за счет оптопары, создающей обрыв

электрического сигнала. Светодиод преобразует электрический сигнал в свет, передающийся

через небольшой промежуток и попадающий в фотодиод, который преобразует световой сигнал

обратно в электрический. Таким образом, получаются две электрические цепи, полностью

изолированные друг от друга, что позволяет защитить

работоспособность устройств от всплесков напряжения.
