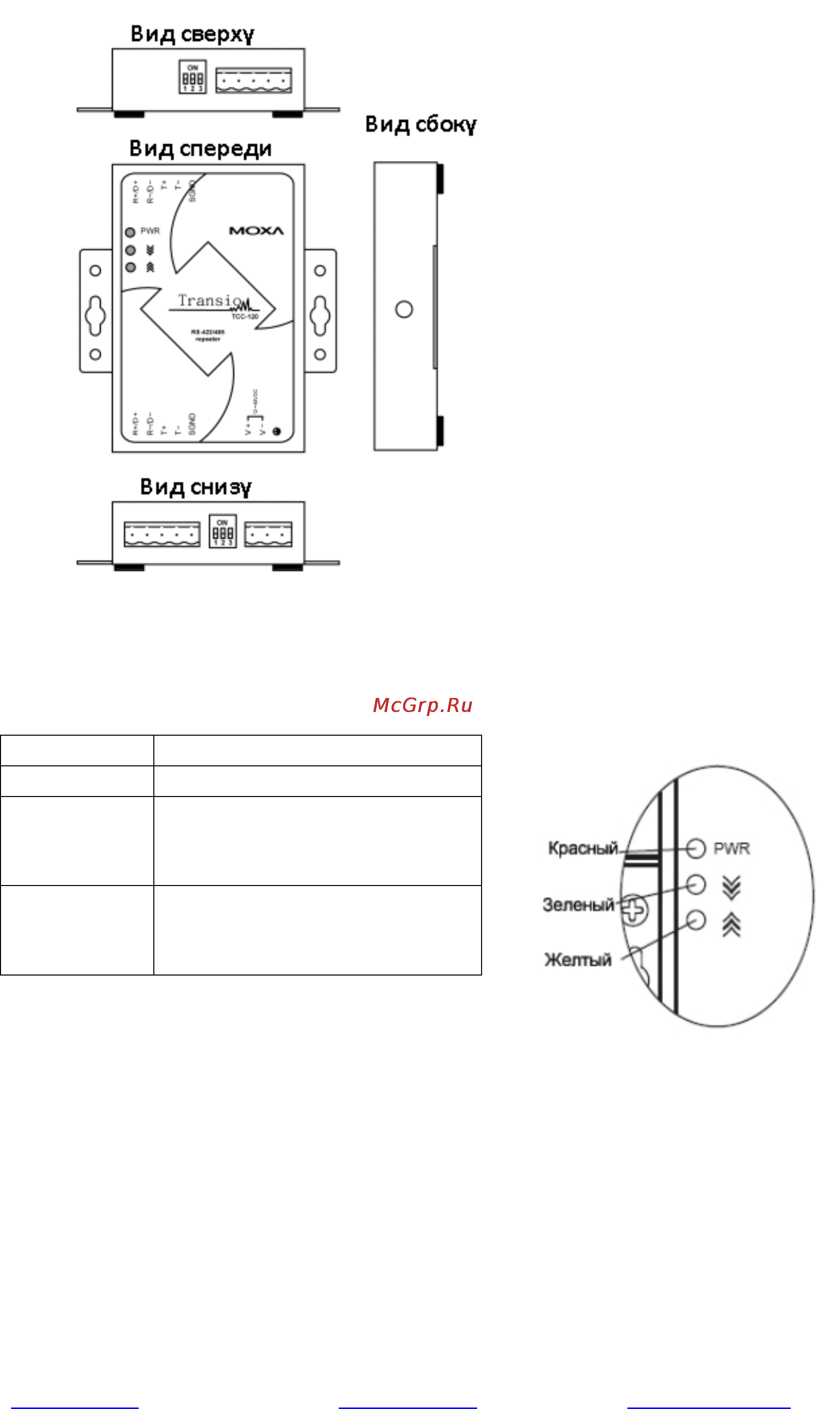

Физические параметры

Светодиодные индикаторы

На верхней панели TCC-120/120I расположены три светодиодных индикатора:

Индикатор

Функция индикатора

PWR

Красный – питание включено

⇓

Зеленый – TCC-120/120I

получает данные с верхнего

порта RS-422/485

⇑

Желтый – TCC-120/120I

получает данные с нижнего

порта RS-422/485

Установка

Данный раздел посвящен информации о процессе установки TCC-120/120I. Пять шагов

помогут Вам правильно установить устройство.

• ШАГ 1: Установка DIP-переключателей

• ШАГ 2: Подключение блока питания

• ШАГ 3: Подключение клеммных колодок RS-422/485

• ШАГ 4: Проверка соединения

• ШАГ 5: Монтаж
