Руководство пользователя Moxa TCC-120/120I
www.moxa.ru sales@moxa.ru support@moxa.ru
Детали каждого из этих пяти этапов описаны ниже.
В этой главе рассмотрены следующие темы:
ШАГ 1: Установка DIP-переключателей
ШАГ 2: Подключение блока питания
ШАГ 3: Подключение клеммной колодки
ШАГ 4: Проверка соединения
ШАГ 5: Монтаж
Шаг 1: Установка DIP-переключателей
DIP-переключатели TCC-120/120I предназначены для настройки режима передачи данных
и включения/отключения резистора-терминатора. Вы можете настроить устройство на
передачу по 2-проводному интерфейсу (RS-485) или 4-проводному (RS-422/485).
Настройки последовательных портов подключаемых устройств должны соответствовать
настройкам конвертора.
Примечание: TCC-120/120I имеет два набора DIP-переключателей: один набор на
верхнем торце, а другой – на нижнем. Для обеспечения правильной передачи данных,
убедитесь, что оба набора DIP-переключателей настроены правильно.
SW1 – переключатель SW1 настраивает конвертер на передачу по RS-422 или RS-485. По
умолчанию устройство настроено на передачу по RS-422 («ON»).
SW2 – переключатель SW2 позволяет выбрать 2- или 4-проводной RS-485. По умолчанию
выбран 4-проводной RS-485 («ON»). Если SW1 настроен на режим RS-422, SW2 будет
неактивен.
SW3 – переключатель SW3 подключает терминатор на 120 Ом. При активации резистор
120 Ом предотвращает отражение сигнала при передаче по RS-485. По умолчанию DIP-
переключатель установлен в положение «ON» для активации резистора. Для отключения
резистора в случае, если у Вас нет в нем необходимости, просто переведите
переключатель SW3 в положение «OFF».

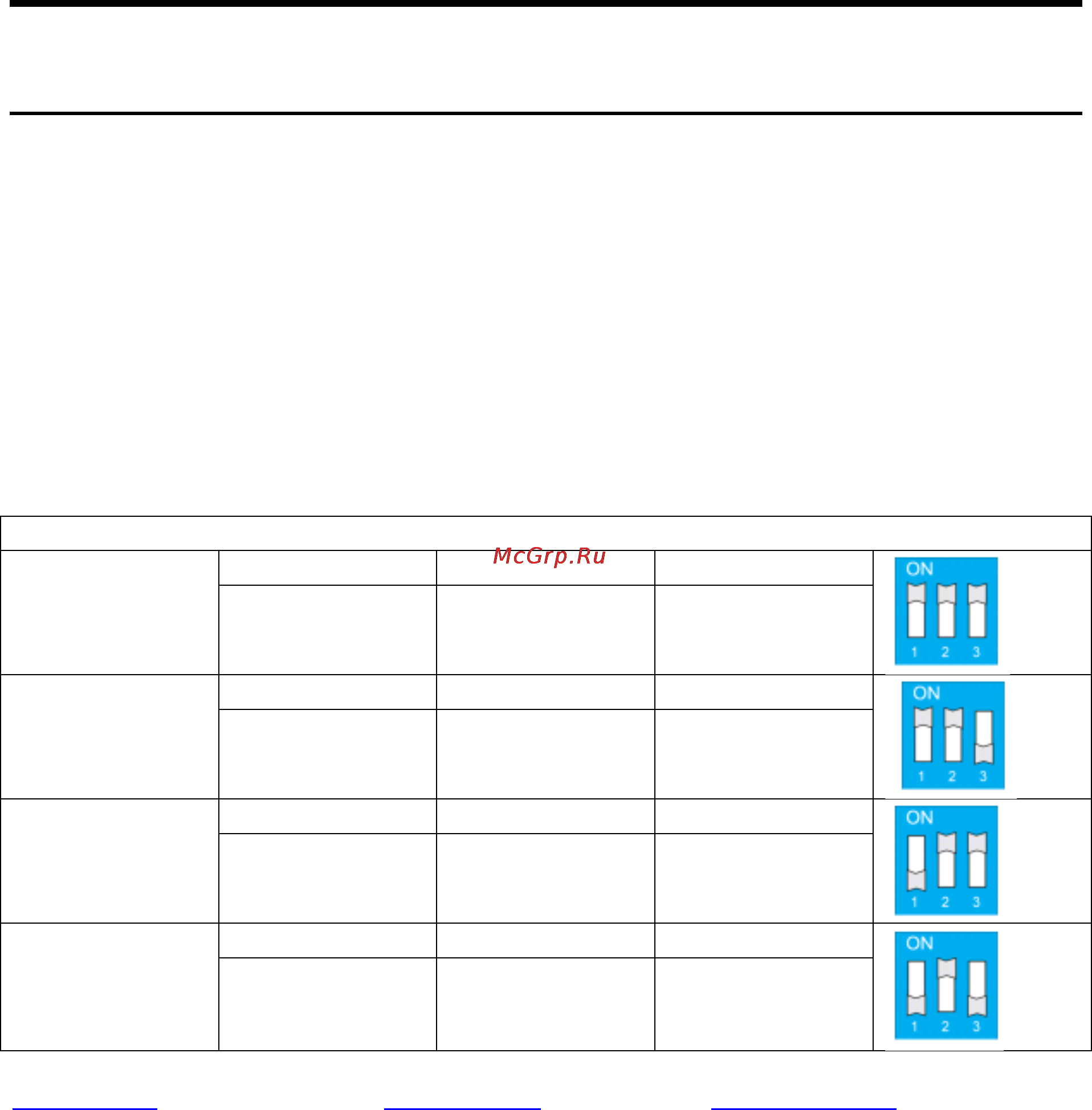

Настройки DIP-переключателей
RS-422 с
терминатором
SW1
SW2
SW3
ON
ON
ON
RS-422
SW1
SW2
SW3
ON
ON
OFF
4-проводнойRS-
485 с
терминатором
SW1
SW2
SW3
OFF
ON
ON
4-проводнойRS-
485
SW1
SW2
SW3
OFF
ON
OFF
