Руководство пользователя Moxa TCC-120/120I
www.moxa.ru sales@moxa.ru support@moxa.ru
2-проводнойRS-
485 с
терминатором
SW1
SW2
SW3
OFF
OFF
ON
2-проводнойRS-
485
SW1
SW2
SW3
OFF
OFF
OFF
Примечание: Эти переключатели применяются для версии устройства 1.3 и выше.
Информация по настройкам предыдущих версий указана на этикетке на задней панели.

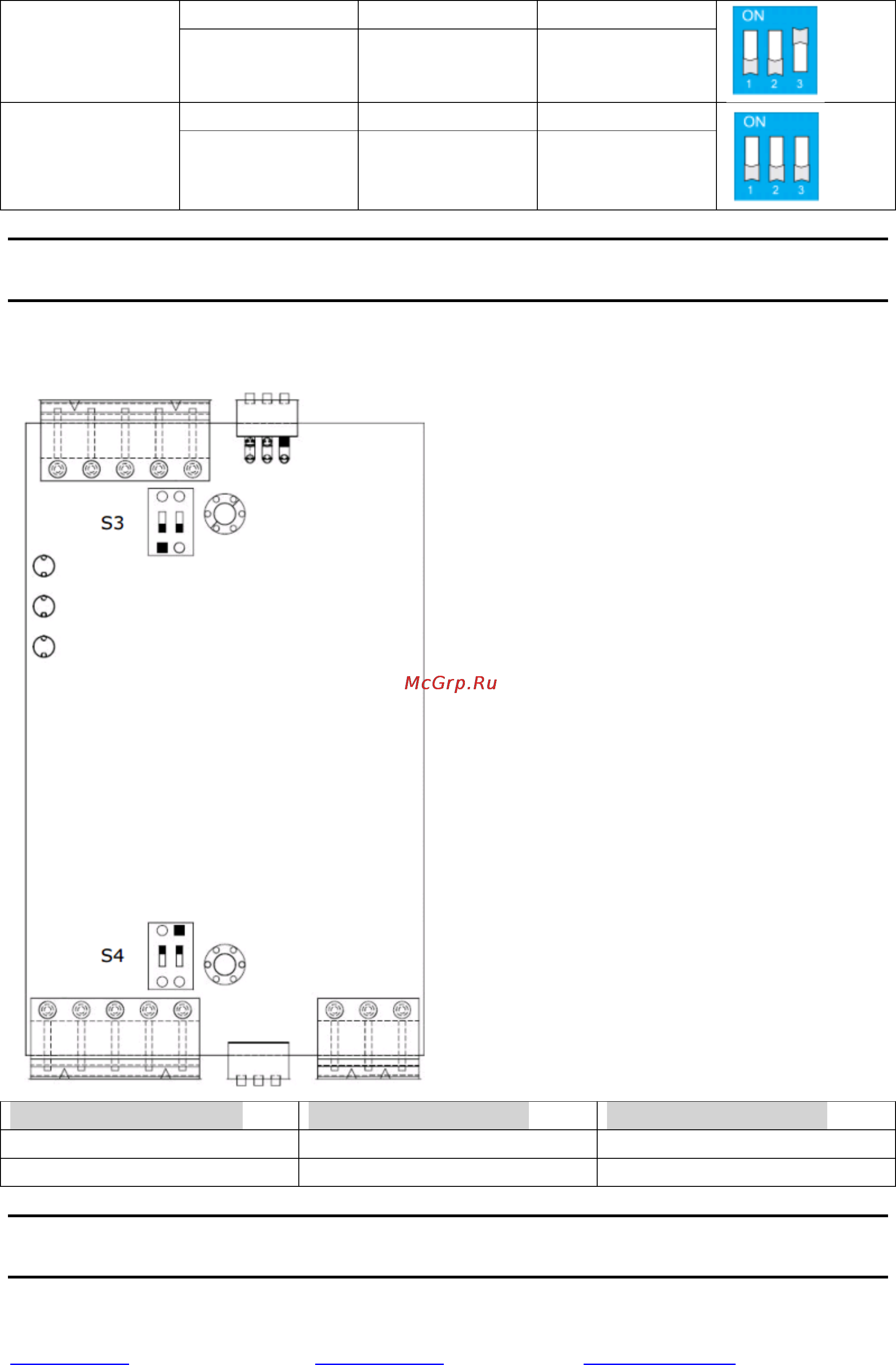

Вновь внедренные переключатели DIP-2 (S3 и S4) используются для настройки резисторов
Pull High/Low для различных приложений.
Резисторы Pull High/Low
DIP-2 Переключатель 1
DIP-2 Переключатель 2
150 кОм
OFF
OFF
1 кОм (по умолчанию)
ON
ON
Примечание: Мы рекомендуем установить резисторы Pull High/Low в положение 1 кОм
(ON/ ON) после окончания работы с устройством.
