Руководство пользователя Moxa TCC-120/120I

www.moxa.ru sales@moxa.ru support@moxa.ru

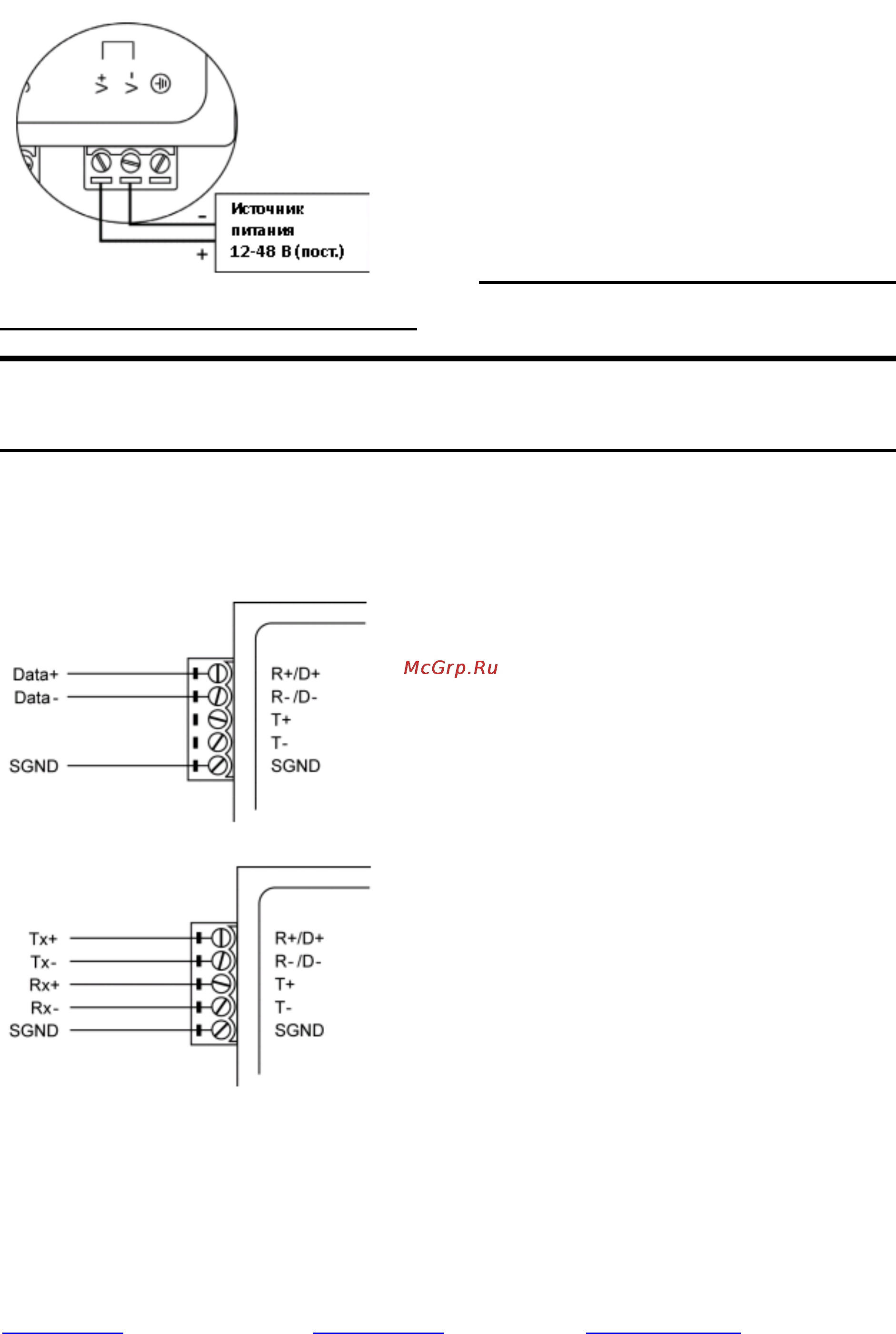

Шаг 2: Подключение источника питания

TCC-120/120I получает питание от

внешнего источника 12-48 В (пост.). Для

подключения источника питания

соедините двумя проводами контакты V+

и V- на 3-контактном терминальном

блоке устройства с источником питания,

как показано на рисунке. После

подключения питания индикатор PWR,

расположенный на верхней панели TCC-

120/120I, загорится красным.

Примечание: TCC-120/120I поддерживает функцию защиты от неправильной полярности

напряжения питания, что позволяет устройству автоматически определить плюсовый и

минусовый провод.

Шаг 3: Подключение сигналов к терминальному блоку

Существуют три возможности подключения последовательных сигналов RS-422/485 к

терминальному блоку TCC-120/120I.

2-проводной RS-485

При подключении устройства к 2-

проводному RS-485 подключитесь к трем

контактам терминального блока: Data+ к

Data+, Data- к Data-, SGND к SGND.

4-проводной RS-485

При подключении устройства к 4-

проводному RS-485 подключитесь к пяти

контактам терминального блока: Tx+ (B) к

Rx+, Tx- (A) к Rx-, Rx+ (B) к Tx+, Rx- (A) к Tx-,

SGND к SGND.
