Руководство пользователя Moxa TCC-120/120I

www.moxa.ru sales@moxa.ru support@moxa.ru

Шаг 4: Проверка соединения

После настройки DIP-переключателей, подключения питания, подключения сигналов к

терминальному блоку, мы рекомендуем использовать специализированную программу,

например, Hyper Terminal или Moxa Terminal Emulator, для проверки соединения. Если в

Вашем ПК установлена плата последовательных интерфейсов RS-422/485 (например, CP-

132, 2-портовая плата RS-422/485), Вы можете подключить последовательный порт

Вашего ПК к повторителю TCC-120/120I с одной стороны, и далее подключить второй

терминальный блок RS-422/485 устройства TCC к второму порту платы RS-422/485. Либо,

если у Вас уже есть сеть RS-422 или RS-485, Вы также можете подключить терминальный

блок RS-422/485 повторителя TCC к этой сети. Далее запустите HyperTerminal или Moxa

Terminal Emulator и установите соединение COM-порта с портом, связанным с разъемом

RS-422/485 повторителя TCC. Просто нажмите несколько клавиш на клавиатуре. Эти

значения должны появиться в окне HyperTerminal, которое в данный момент неактивно,

что показывает, что эти значения были переданы между RS-232 портом TCC и RS-422/485

разъемом терминального блока.

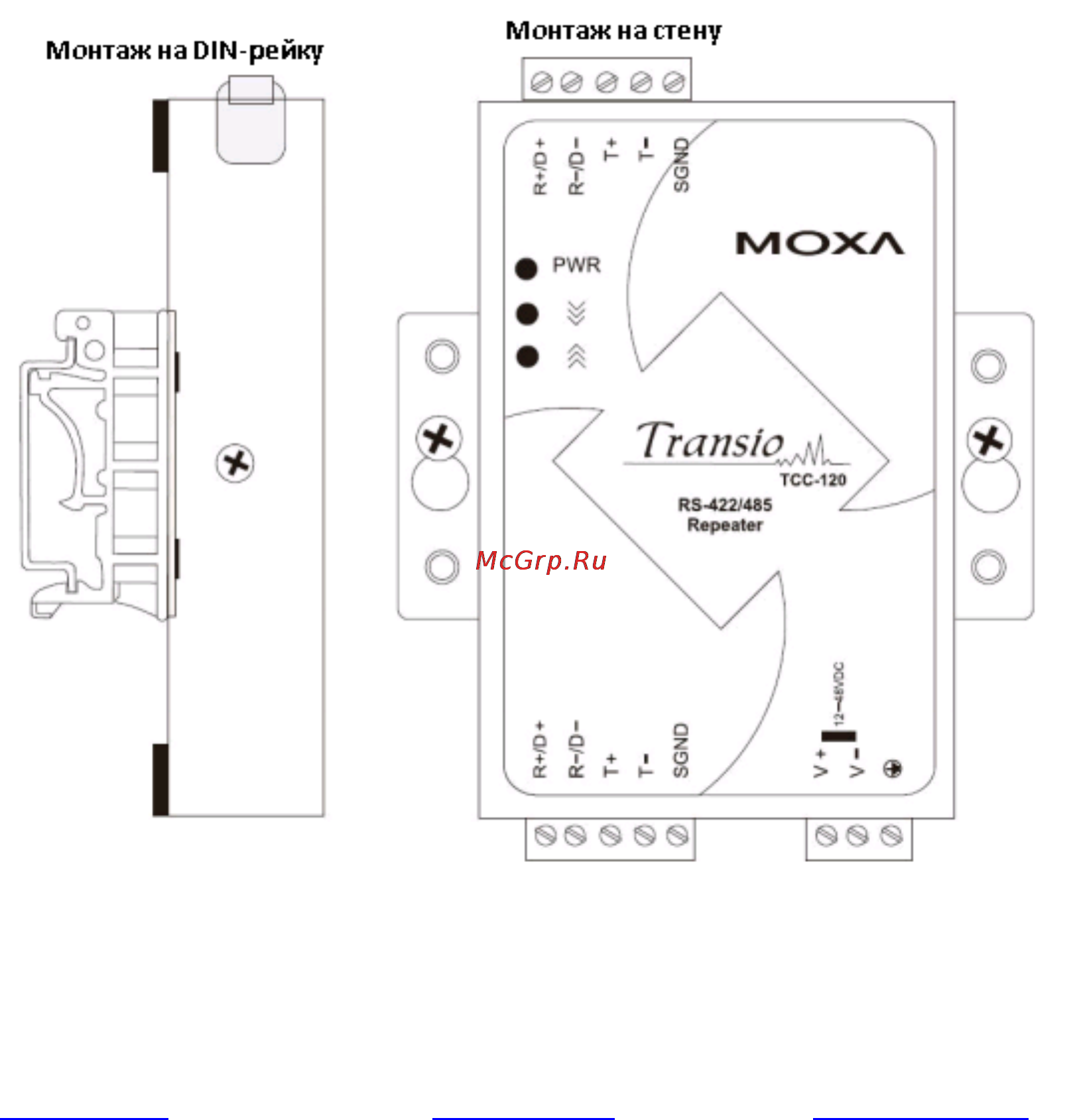

Шаг 5: Монтаж

В дополнение к размещению TCC-120/120I на столе или других горизонтальных

поверхностях, Вы можете также использовать монтаж на DIN-рейку или на стену так, как

показано на рисунке.
