MOXA OnCell G3111/G3151/G3211/G3251: руководство пользователя
www.moxa.ru sales@moxa.ru support@moxa.ru
107

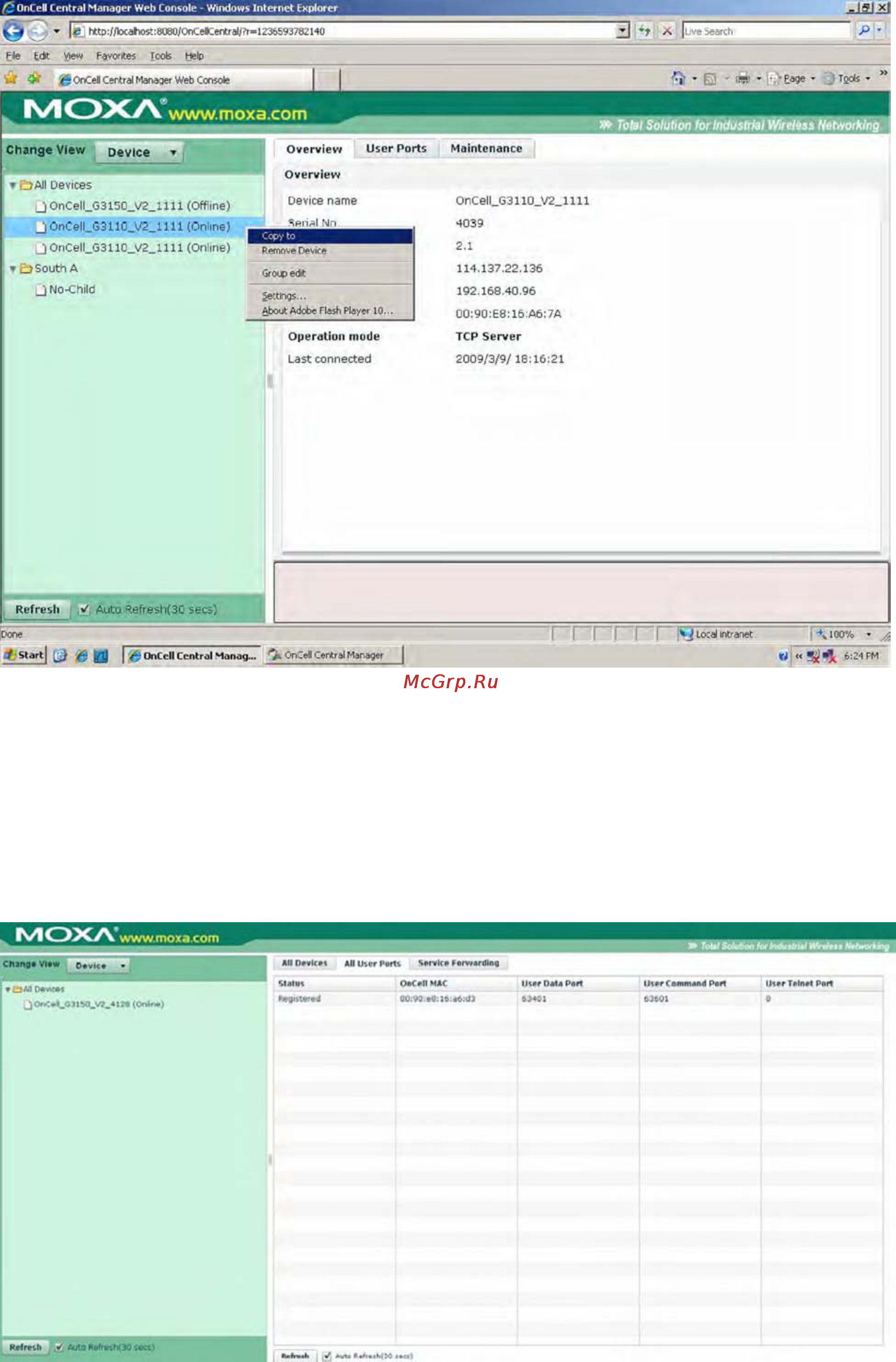

Remove Device. Можно удалять отключенные устройства. Для вызова функции щелкните
правой кнопкой мыши и выберите пункт меню Remove Devices.
Примечание: При удалении устройства из списка All Devices, оно также автоматически
удаляется из всех других групп (папок), куда оно входило.
Все пользовательские порты (All User ports)
В этой таблице собраны все порты, по которым пользовательские хосты подключаются к
устройствам OnCell.
