MOXA OnCell G3111/G3151/G3211/G3251: руководство пользователя
www.moxa.ru sales@moxa.ru support@moxa.ru
125
Power event: OnCell G3111/G3151/G3211/G3251 имеет два входа питания для
резервирования. Если один из них отключится, то будет послано уведомление по почте, SMS
и замкнут релейный выход.
Din event: Когда изменяется состояние дискретных входов 1 или 2, OnCell
G3111/G3151/G3211/G3251 будет отправлять сообщение по электронной почте, замкнет
дискретный выход или пошлет SMS-сообщение.
Cell. module fail: Когда сотовый передатчик перестает принимать сигнал, OnCell
G3111/G3151/G3211/G3251 будет отправлять сообщение по электронной почте, замкнет
дискретный выход или пошлет SMS-сообщение.
Cell.close temperature range: Когда температура сотового передатчика внутри OnCell’a
приближается к верхнему или нижнему допустимому пределу, OnCell автоматически
отправит оповещение по электронной почте или по SMS, замкнет дискретный выход.
Cell.over temperature range: Когда температура сотового передатчика внутри OnCell’a
выходит за допустимые пределы, OnCell автоматически отправит оповещение по
электронной почте или по SMS, замкнет дискретный выход.

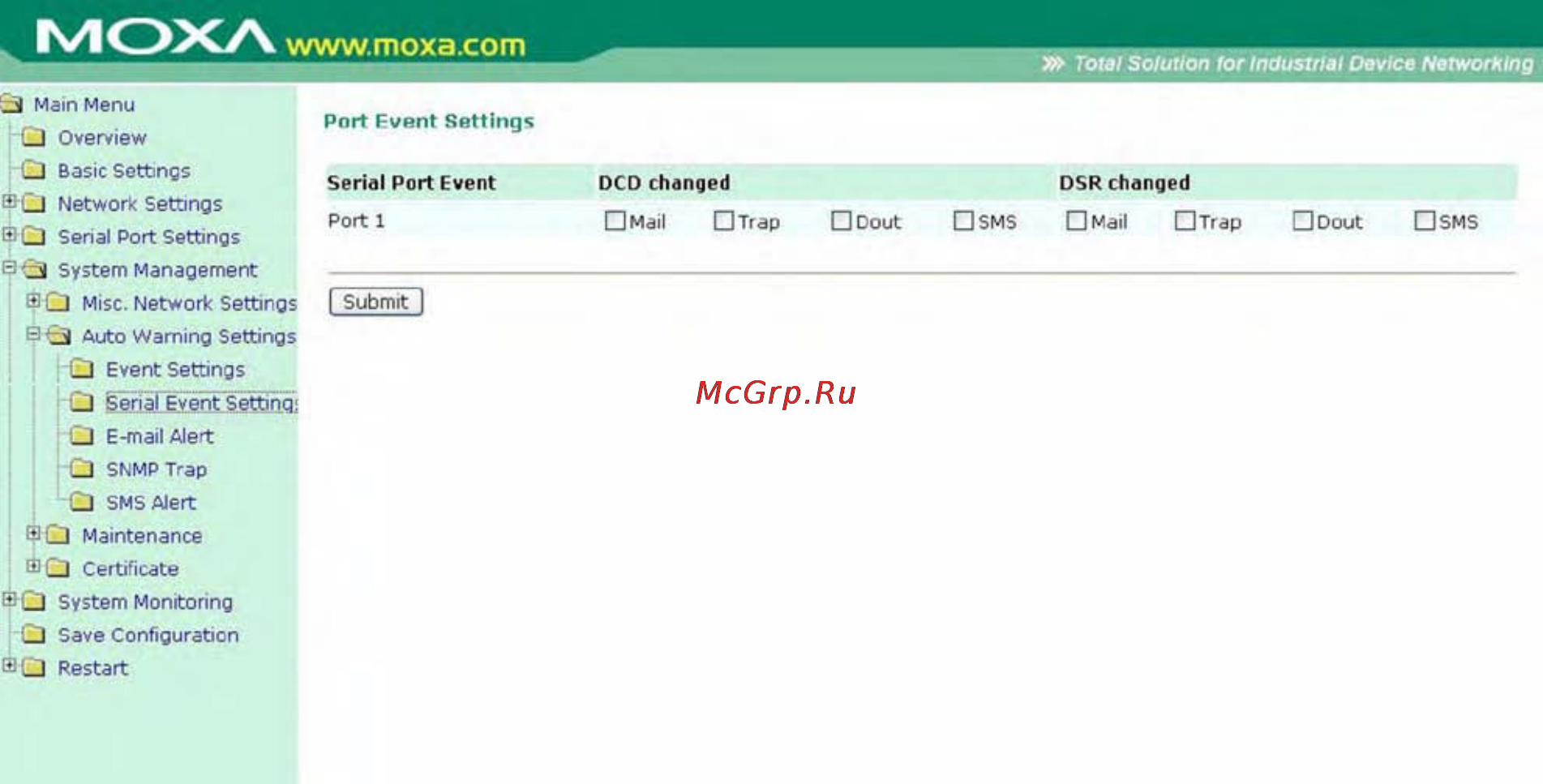

Настройки событий по последовательному порту (Serial Event Settings)
На странице настройки событий по последовательным портам можно настроить оповещения
сетевого администратора об изменениях сигналов DCD и DSR последовательных портов.
Для различных событий доступны различные функции автооповещения, как показано на
рисунке выше. Mail: Электронная почта отправляется на указанный e-mail. Trap: это
отправка SNMP-прерываний. Dout – функция связана с изменением состояния релейного
выхода. SMS: функция отправки сообщения на указанный телефонный номер.
DCD changed
Изменение сигнала DCD (обнаружения несущей) сигнализирует об изменении состояния
соединения с внешним модемом. Например, если DCD-сигнал перешел в состояние низкого
уровня, значит, соединение оборвалось. Когда DCD-сигнал переходит на низкий уровень,
OnCell G3111/G3151/G3211/G3251 автоматически посылает оповещение сетевому
администратору, если эта функция включена на странице настроек событий.
