MOXA OnCell G3111/G3151/G3211/G3251: руководство пользователя
www.moxa.ru sales@moxa.ru support@moxa.ru
138

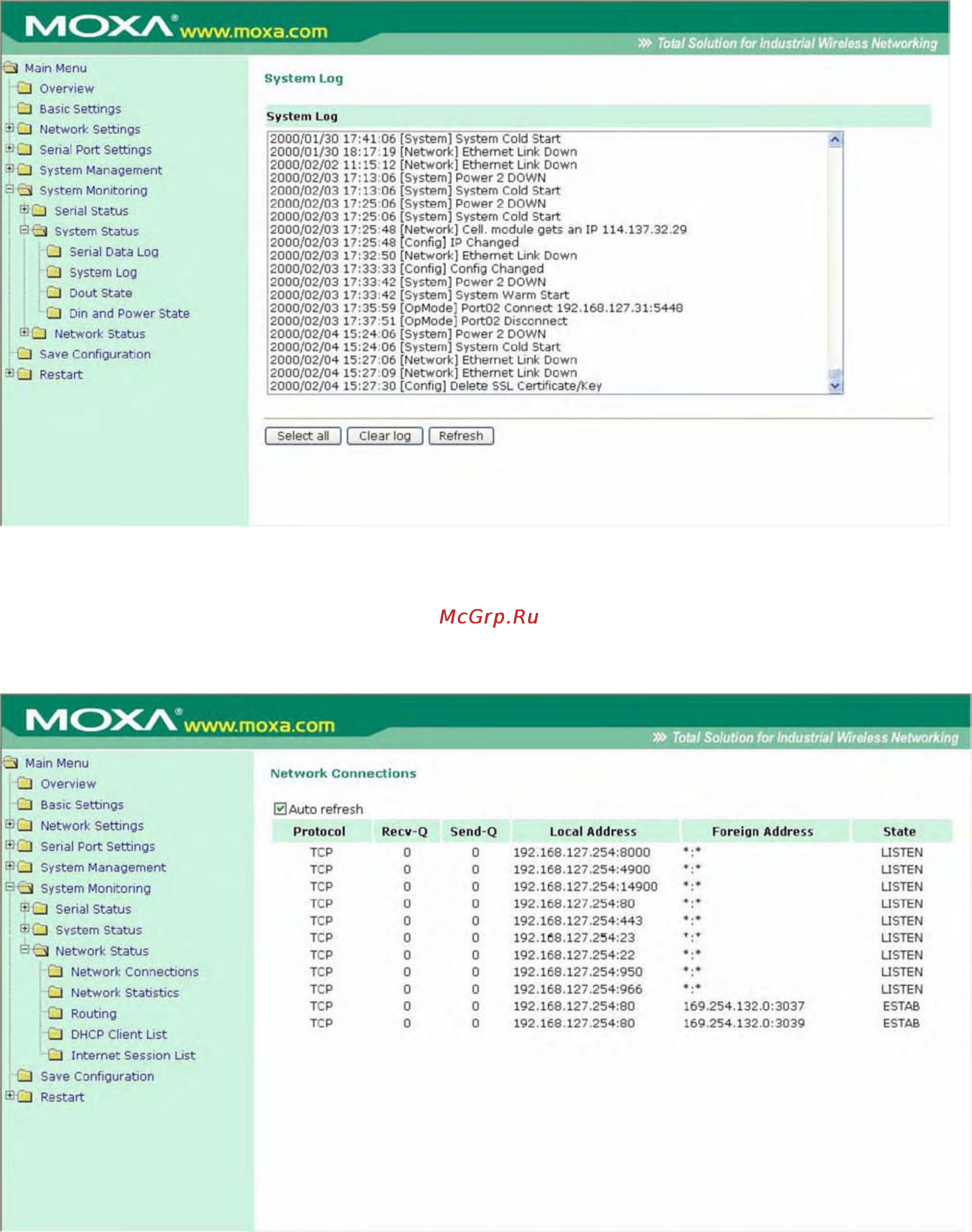

Запись системных событий (System Log)
Данная функция отображает записи о системных событиях. Можно нажать кнопку Select All
для просмотра целиком всей записи, если нужно копировать и вставить ее содержимое в
текстовый файл.
Состояние сети (Network Status)
Состояние Ethernet-соединений (Network Connections)
Информация о сетевых подключениях: System Status->Network Connections.
