Network Settings

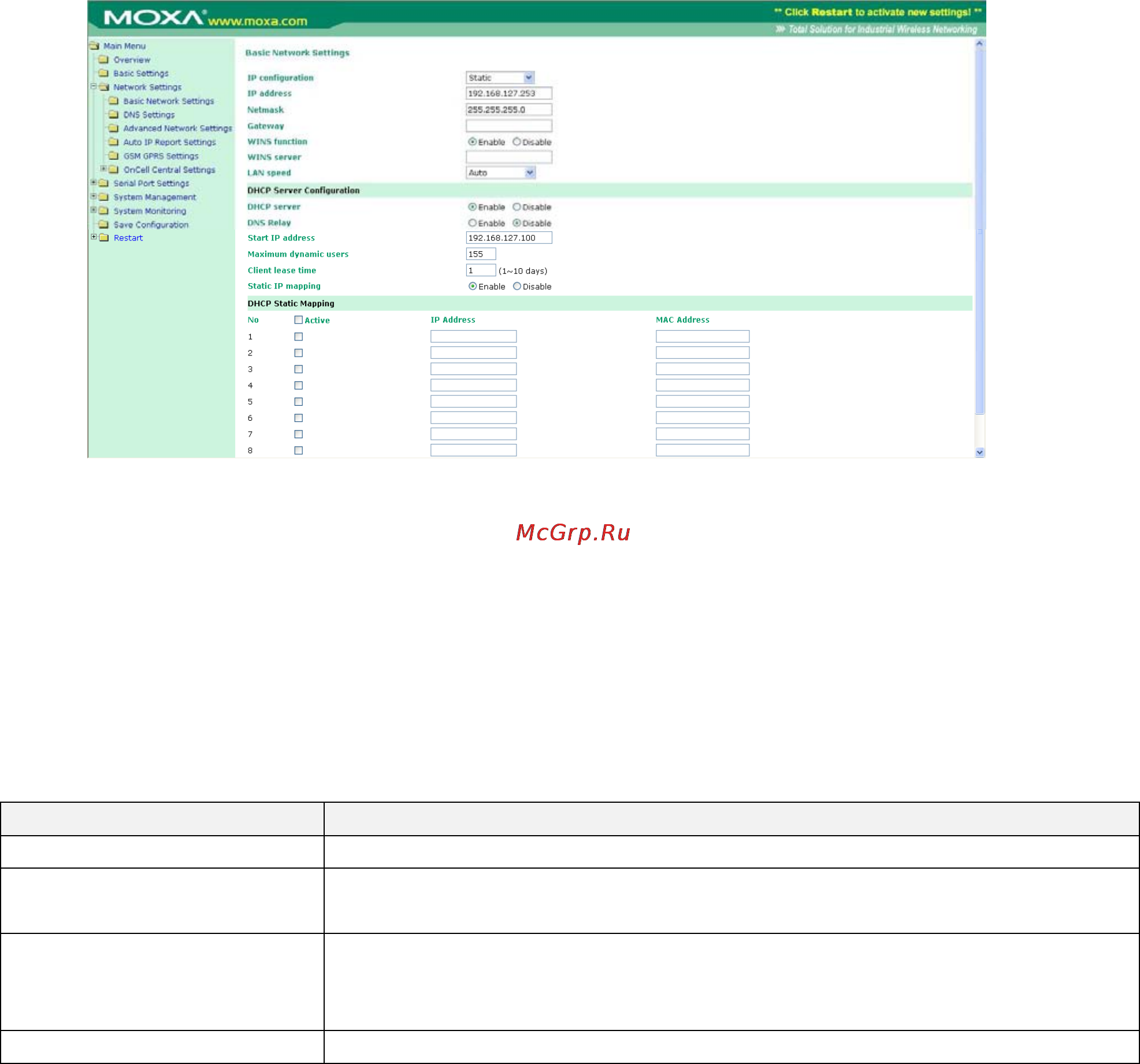

Basic Network Settings (основные сетевые настройки)
Открыть настройки Basic Network Settings можно, раскрыв пункт Network Settings в панели
навигации. В Basic Network Settings прописываются IP-адрес OnCell
G3111/G3151/G3211/G3251 , маска подсети, шлюз и другие параметры IP-сетей.
ПРИМЕЧАНИЕ: Перед подключением OnCell G3111/G3151/G3211/G3251 в сеть
необходимо назначить ему корректный IP-адрес. Уникальный IP-адрес и соответствующие
сетевые настройки выдаются системным администратором. Новым пользователям OnCell
G3111/G3151/G3211/G3251 рекомендуется обратиться к главе 3 за дополнительной
информацией.
IP Configuration (default=Static): Можно выбрать один из 4-х режимов.
Режим Описание
Static
IP-адрес, маска подсети, шлюз задаются пользователем.
DHCP
IP-адрес, маска подсети, шлюз, DNS и сервер времени
назначаются DHCP-сервером
DHCP/BOOTP
IP-адрес, маска подсети, шлюз, DNS и сервер времени
назначаются DHCP-сервером, либо, если не отвечает DHCP-
сервер, то IP-адрес назначается BOOTP-сервером
BOOTP
IP-адрес назначается BOOTP-сервером
IP Address (по умолчанию=192.168.127.254): Назначьте IP-адрес OnCell
G3111/G3151/G3211/G3251 . Все последовательные порты OnCell’a G 3100 будут иметь один
и тот же IP. IP-адрес – постоянный числовой адрес, назначаемый сетевым устройствам.
Компьютеры используют IP-адрес для идентификации при обмене по сети. IP-адрес
устройства должен быть уникальным для данной сети.
Netmask (по умолчанию=255.255.255.0): Задайте маску подсети. Маска подсети объединяет
все хосты, расположенные в одной географической точке, в одном здании или в одной и той
же локальной сети.
При пересылке пакета по сети OnCell G3111/G3151/G3211/G3251 использует маску подсети
для определения того, находится ли хост-получатель в том же сегменте локальной сети или
нет. Если адрес из той же самой подсети, что и OnCell G3111/G3151/G3211/G3251 , то
соединение с хостом устанавливается напрямую через OnCell G3111/G3151/G3211/G3251 . В
противном случае, соединение устанавливается через заданный по умолчанию шлюз.
