MOXA OnCell G3111/G3151/G3211/G3251: руководство пользователя
www.moxa.ru sales@moxa.ru support@moxa.ru
50
Навигация в WEB-консоли
В WEB-консоли OnCell G3111/G3151/G3211/G3251 левая панель предназначена для
навигации и содержит раскрывающиеся меню для перемещения по различным настройкам.
При выборе конкретного пункта меню в панели навигации в основном окне будет показано
соответствующее содержимое данного пункта.
Для того, чтобы изменения в настройках вступили в силу, необходимо нажать кнопку
Submit, расположенную внизу каждой страницы настроек. При переходе на другую
страницу без нажатия данной кнопки изменения настроек не будут сохранены.
Изменения не вступят в силу до тех пор, пока не будут сохранены и OnCell не
перезагрузится! Можно выполнить эти действия, нажав Save/Restart после подтверждения
изменений. Если нужно выполнить несколько настроек перед перезагрузкой, можно
сохранить промежуточные изменения нажатием Save Configuration в панели навигации.
Если перезагрузить OnCell G3111/G3151/G3211/G3251 без сохранения настроек, все
изменения настроек будут проигнорированы.

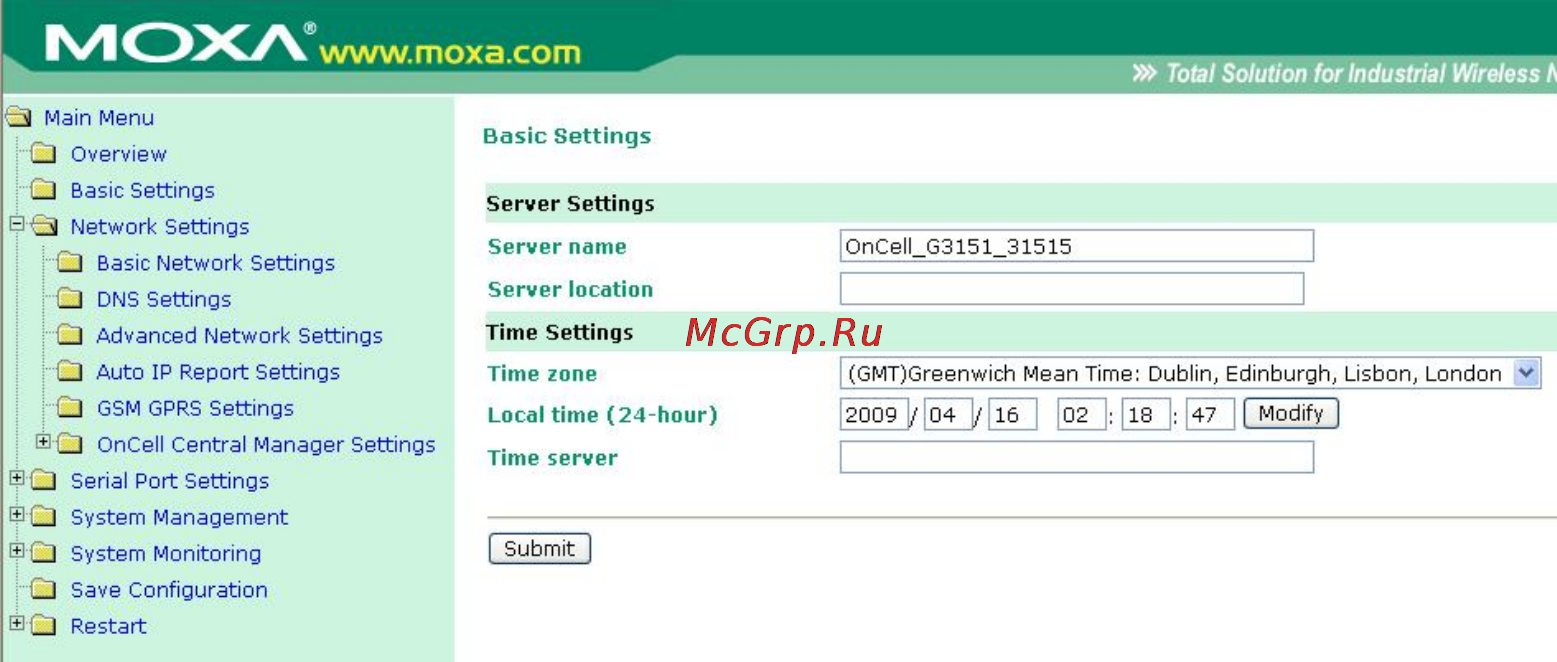

Basic Settings
Основные настройки доступны из навигационной панели.
Server Settings
Device name: Текстовое поле, в котором можно задавать имя по своему усмотрению; это не
влияет на работу OnCell G3111/G3151/G3211/G3251 . Может использоваться для того, чтобы
проще различать устройства OnCell G3111/G3151/G3211/G3251 между собой.
Device location: Текстовое поле, заполняемое по усмотрению пользователя; оно никак не
влияет на работу OnCell G3111/G3151/G3211/G3251 . Полезно для описания местоположения
OnCell G3111/G3151/G3211/G3251 . Эта пометка может быть полезна при обслуживании сети
с несколькими устройствами.
Time Settings
OnCell G3111/G3151/G3211/G3251 имеет встроенные часы реального времени. В функциях
автооповещения по e-mail (Auto Warning Email) или прерывания SNMP (SNMP trap) к
сообщениям могут добавляться метки времени.
Перед настройками времени выберите нужный часовой пояс и подтвердите изменения. В
консоли будет отображаться текущее время, соответствующее часовому поясу. Для
изменения времени щелкните кнопку Modify, расположенную рядом с полем Local field.
После подтверждения новых настроек в прошивке OnCell G3111/G3151/G3211/G3251 будет
изменено время GMT в соответствии с текущим часовым поясом и местным временем.
