MOXA OnCell G3111/G3151/G3211/G3251: руководство пользователя
www.moxa.ru sales@moxa.ru support@moxa.ru
131

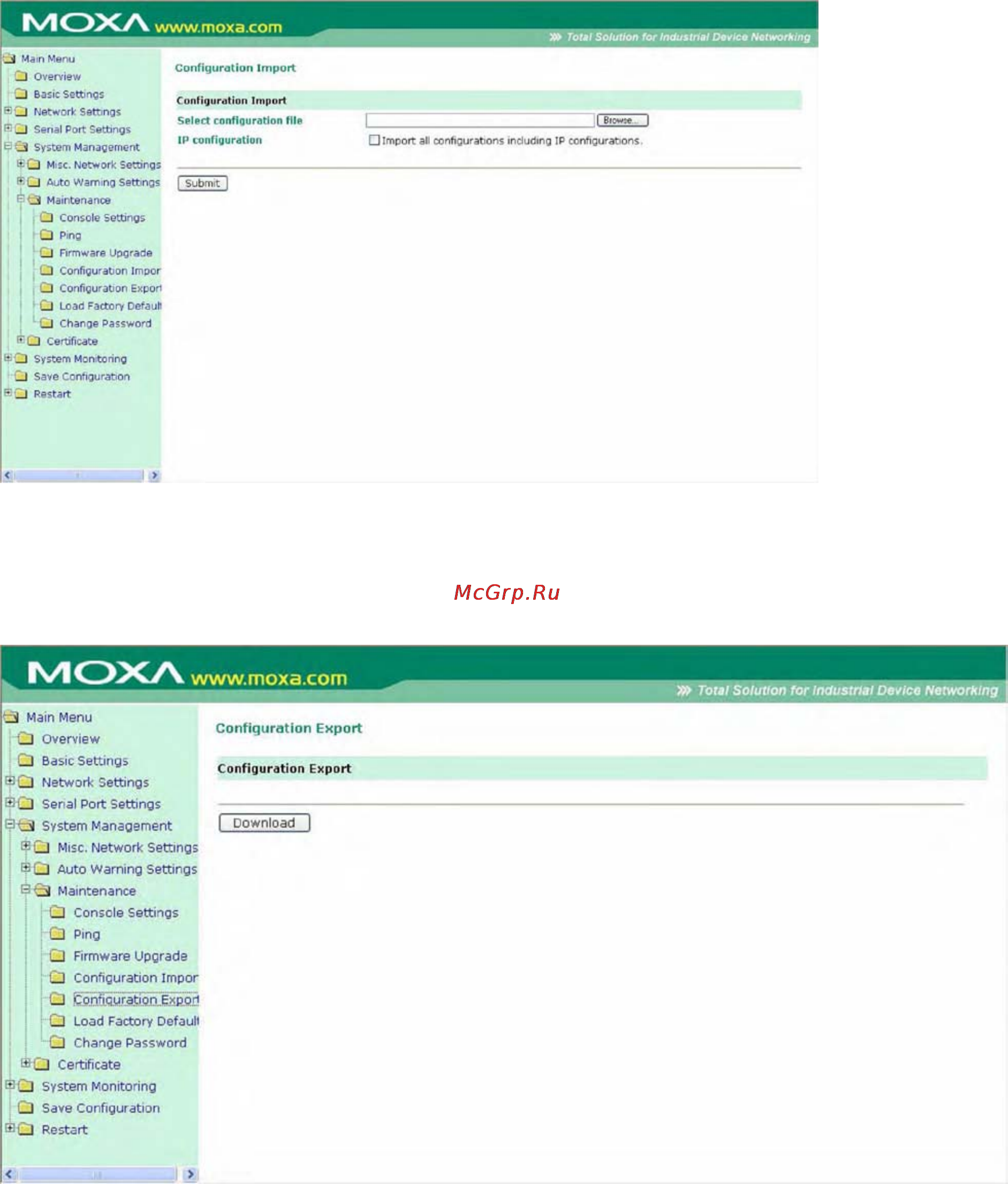

Для импорта конфигурации необходимо зайти на вкладку System Management →
Maintenance → Configuration Import. Укажите путь к файлу и нажмите Submit. Настройки
OnCell G3111/G3151/G3211/G3251 установятся в соответствии с заданным файлом. Если
нужно импортировать и настройки IP-адресов, то отметьте флажок Import all configurations
including IP configurations.
Для экспорта настроек зайдите на вкладку System Managament → Maintenance →
Configuration Export и нажмите Download. Появится стандартное окно загрузки, где нужно
выбрать файл и его местонахождение.
