MOXA OnCell G3111/G3151/G3211/G3251: руководство пользователя
www.moxa.ru sales@moxa.ru support@moxa.ru
157
4. Нажмите Next для установки в папку с названием по умолчанию.

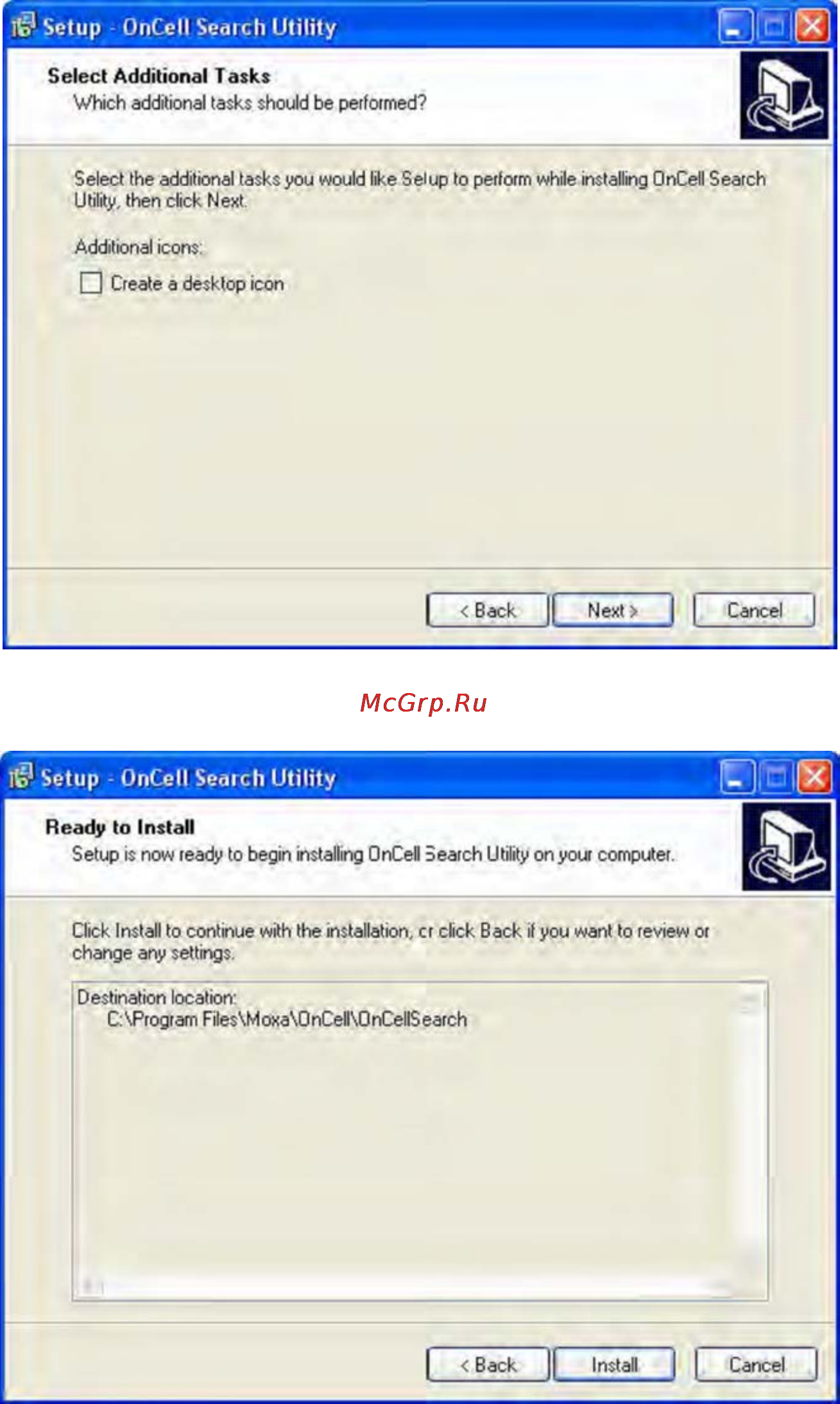

5. Нажмите Next для продолжения установки. Программа установки покажет список
параметров установки.
6. Нажмите Install для начала установки. Окно установки будет показывать ход
процесса установки. Для изменения настроек, нажмите кнопку Back и перейдите в
предыдущие окна.
7. Нажмите Finish для завершения установки OnCell Search Utility.
