Установка верхней защиты
полотна

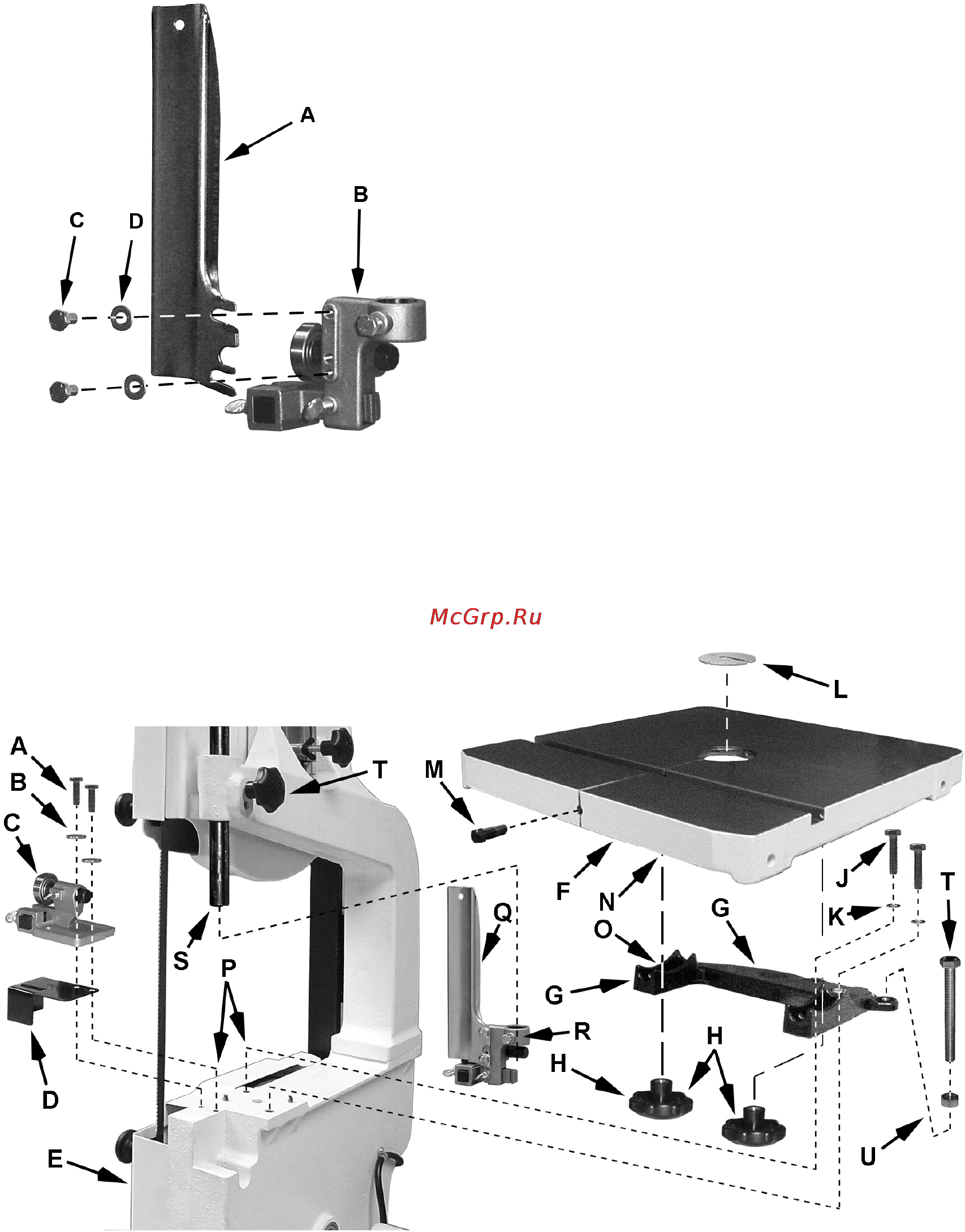

См. рис. 8:
Прикрепите верхнюю защиту полотна (A) к
верхнему опорному кронштейну (B) при
помощи двух болтов M6x10 (C) и шайб
M6x16.
Рис. 8
Сборка стола
См. рис. 9:
1. Установите нижнюю защиту полотна (D)
и нижний опорный кронштейн (C) к
основанию станка (E), закрепите при
помощи двух болтов M6x20 (A) и шайб
M6 (B).
2. Прикрепите поворотную опору (G) к
основанию станка (E) при помощи двух
болтов M8x30 (J) и двух контршайб M8
(K).
3. Завинтите гайку M8 (U) примерно на
половину болта M8x80 (T). Затем
наполовину завинтите болт в
поворотную опору (G). Настройка будет
произведена позже.
4. Снимите штифт (M) и вставку стола (L)
из центрального отверстия.
5. Расположите стол таким образом, чтобы
полотно проходило через паз стола и
центральное отверстие. Продолжая
удерживать стол, поверните его так,
чтобы винты, расположенные
вертикально внутри стола (N), могли
пройти в отверстия на поворотной опоре
(O). Опустите стол. Теперь винты
должны выступать ниже поворотной
опоры.
6. Прикрепите ручки (H) к этим винтам.
7. Установите на место вставку стола (L) и
штифт (M).
8. Установите верхнюю защиту полотна (Q)
к направляющей стойке (S).
9. Закрепите, затянув болт (R). Ослабьте
ручку (T), чтобы поднять или опустить
направляющую стойку на требуемую
высоту.
Рис. 9
