2. Ослабьте фиксатор (А) и поднимите или
опустите узел верхней направляющей
полотна (С), чтобы настроить его чуть
выше уровня обрабатываемой заготовки.
3. Затяните фиксатор (А). Убедитесь, что
направляющие блоки (D) выровнены
относительно пильной ленты. Если
требуется их настройка, ослабьте ручку
(А) и поверните узел, пока
направляющие блоки (D) не будут
выровнены.
Если перемещение узла направляющей
затруднено при подъеме и опускании, это
можно отрегулировать. Ответственной
деталью является внутренняя пружина и
шарик, которые осуществляют степень
сопротивления при перемещении.
Для регулировки натяжения пружины:
4. Снимите ручку (A).
5. При помощи торцевого ключа на 5 мм
затяните или ослабьте винт (В), пока не
достигните нужного натяжения.
6. Установите на место и затяните ручку (A).
Настройка направляющих полотна
Никогда не работайте на станке без всех
средств защиты, которые должны быть
на своих местах и в рабочем состоянии.
См. рис. 20:
1. Отключите станок от питания сети.
2. Снимите защиту полотна.
Примечание: Полотно должно быть уже
натянуто, а ход отрегулирован.
3. Ослабьте винты-барашки (A) и
переместите направляющие блоки (B) как
можно ближе к полотну пилы (C), но без
касания к нему.
4. Затяните винты-барашки (A).
5. Ослабьте винт-барашек (D) и
переместите кронштейн направляющего
блока (E) внутрь или наружу, пока
передний край направляющих не будет
чуть позади впадин зубьев пилы.
6. Затяните винт-барашек (D).
7. Установите на место защиту полотна.

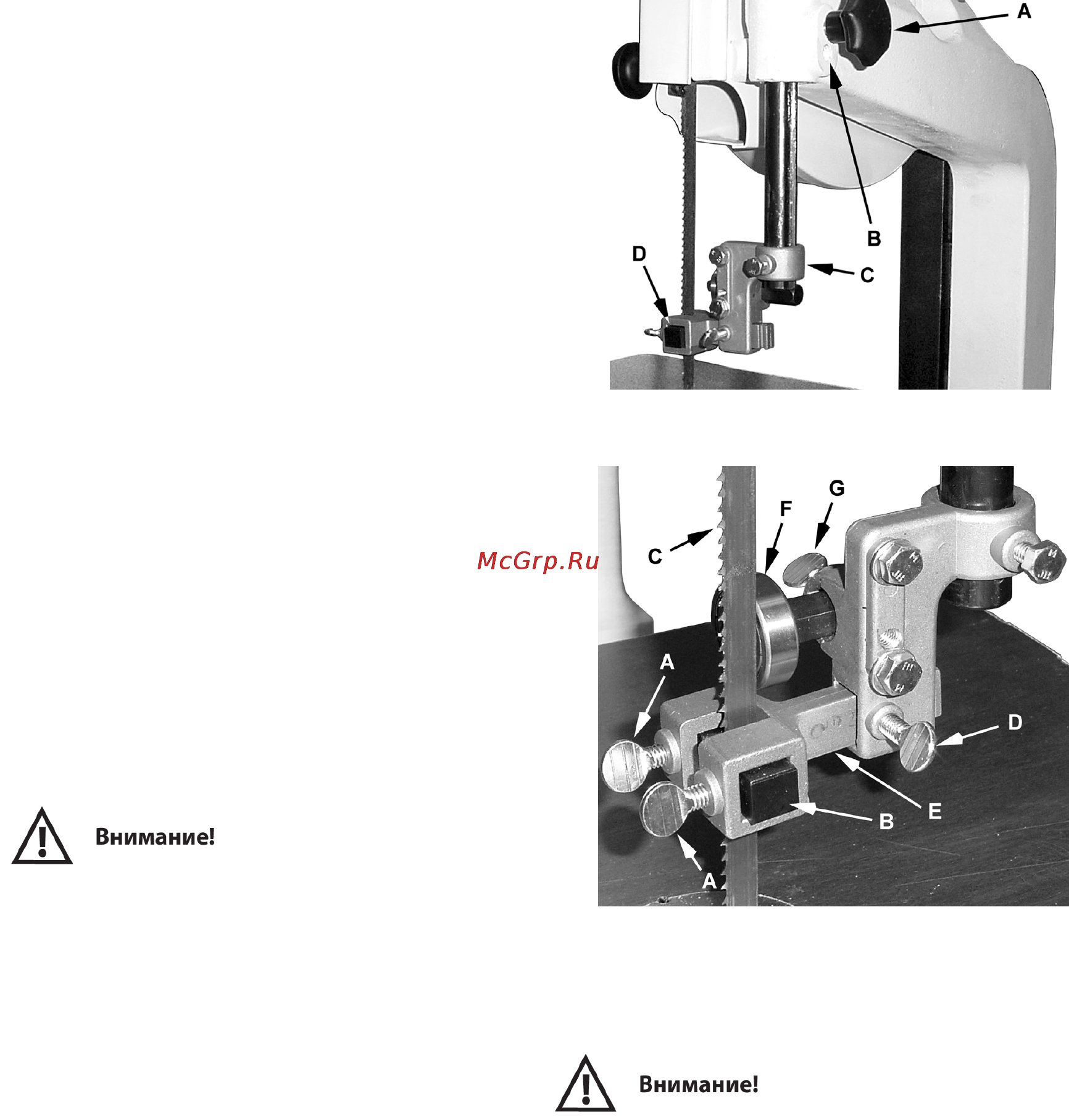

Рис. 19
Рис. 20
Настройка опорного подшипника
полотна
Никогда не работайте на станке без всех
средств защиты, которые должны быть на
своих местах и в рабочем состоянии.
1. Снимите защиту полотна.
2. Ослабьте винт-барашек (G).
3. Настройте зазор 0,4 мм между
подшипником (F) и полотном (C).
Примечание: Для быстрой настройки зазора
можно вставить банкноту или лист бумаги между
подшипником и спинкой полотна.
4. Затяните винт-барашек (G).
5. Установите на место защиту полотна.
Повторите настройку направляющих и опорного
подшипника полотна для нижнего направляющего
блока.
