13
Настройка
Перед
производством работ по ремонту и
настройке станка выньте вилку из
розетки. Иначе это может привести к
серьезным травмам.
Наклон стола
1. Ослабьте заднюю и переднюю ручки
(Рис. 14).
2. Наклоните стол на 45 градусов вправо
или опустите на 10 градусов влево,
используя шкалу на поворотной опоре.
3. Затяните две фиксирующие ручки (Рис.
14).
Примечание: Упор стола (Рис. 14) можно
отрегулировать, чтобы наклонять стол влево.
Настройка упора для позиционирования
стола на 90°
4. Отключите станок от питания сети.
5. Ослабьте фиксирующие ручки (Рис. 14) и
наклоните стол влево, пока он не
остановится на упоре.
6. При помощи угольника, размещенного на
столе напротив полотна пилы (рис. 15),
посмотрите, находится ли стол под углом
90 градусов к полотну.
7. Если необходима подналадка, ослабьте
фиксирующие рукоятки, наклоните стол
вправо и зафиксируйте.
8. Ослабьте контргайку и поверните упор
стола (Рис. 14) вправо или влево, чтобы
поднять или опустить стол. Затяните
контргайку, чтобы зафиксировать упор
стола.
9. Разблокируйте стол, наклоните назад на
упор и убедитесь, что стол расположен
под углом 90 градусов к полотну.
10. Если необходимо, установите указатель
шкалы на ноль.

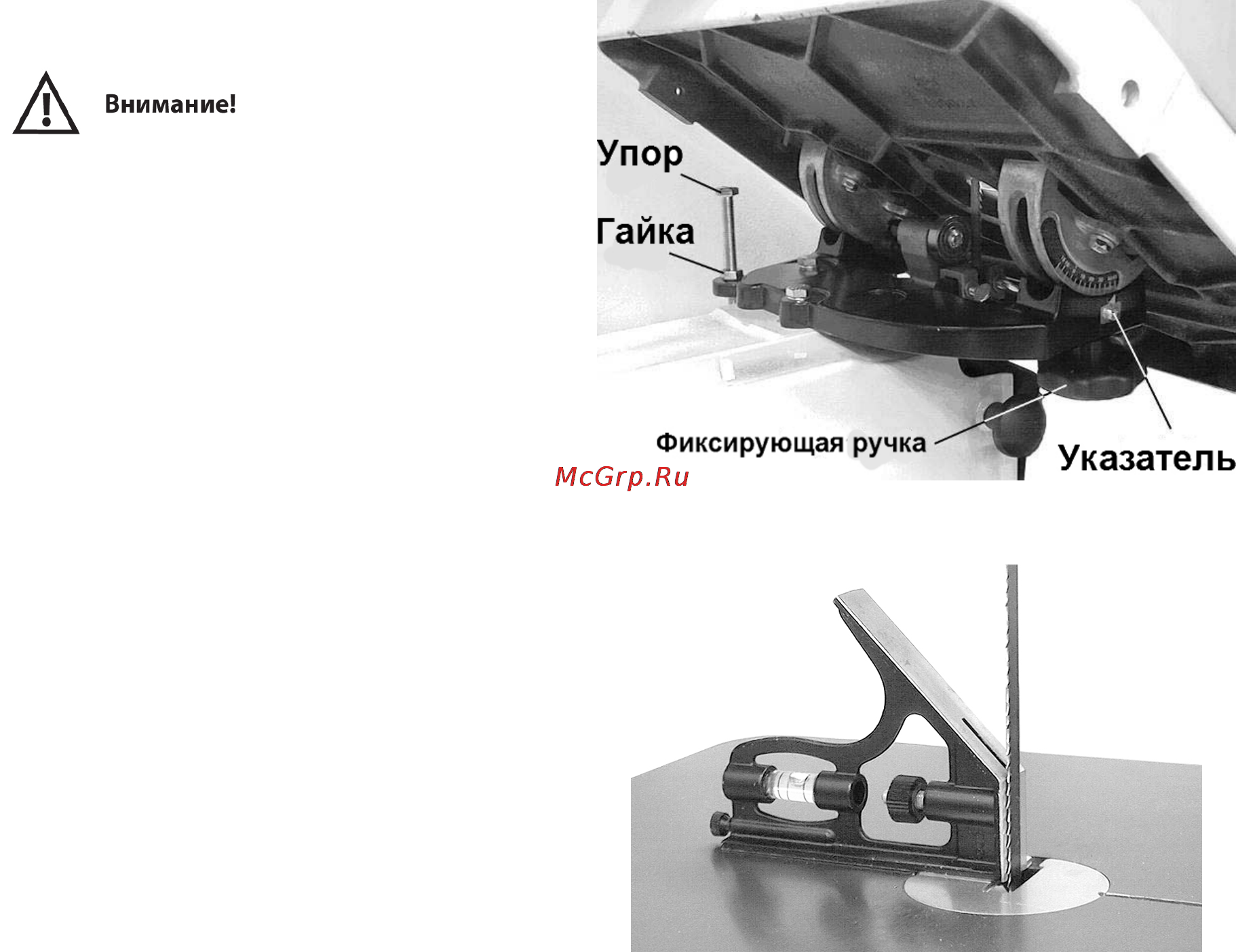

Рис. 14
Рис. 15
