8
Сборка стенда и станка
Корпус
ленточнопильного станка тяжелый!
Соблюдайте осторожность при подъеме и
выравнивании, пока надежно не
прикрепите его к стенду. В ином случае
это может привести к серьезным травмам!

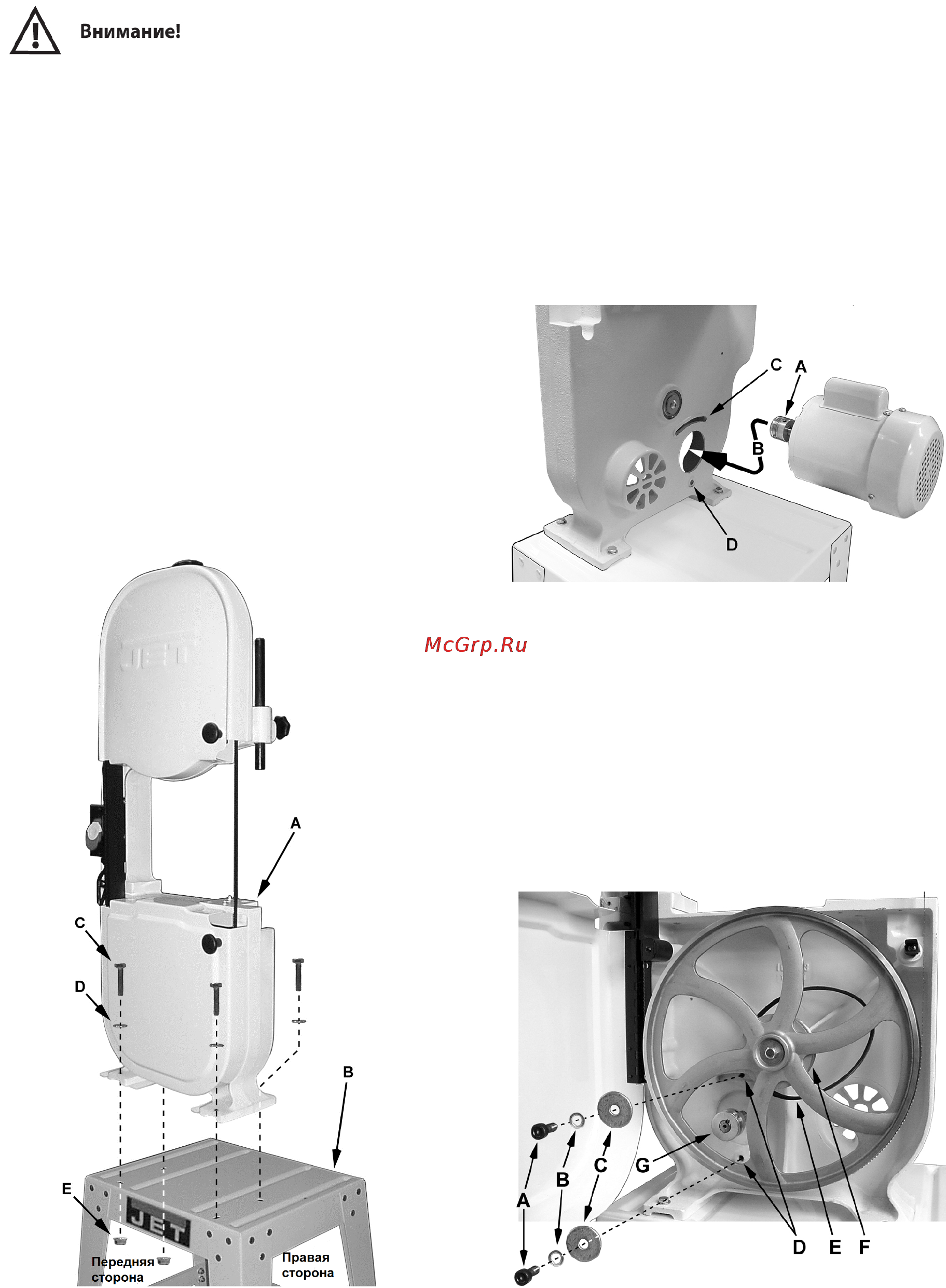

См. рис. 2:
1. При участии второго человека,
поднимите корпус пилы (A) из контейнера
и поместите на верх стенда (B).
Убедитесь, что передняя часть пилы (с
логотипом JET) на той же стороне, что и
передняя часть стенда (с логотипом JET).
2. Проденьте шайбы (D) на болты M8x35 (C)
и вставьте болты через четыре
установочных отверстия в стенде.
3. Закрепите болты четырьмя гайками M8
(E).
Рис. 2
Установка двигателя
См. рис. 3:
1. С правой стороны станка вставьте
приводной вал двигателя (А) в отверстие
(B) в корпусе станка.
2. Разместите двигатель между столом и
корпусом станка.
3. Выровняйте два установочных отверстия
двигателя с отверстиями на корпусе пилы
(C и D). Установочные отверстия
двигателя должны быть видны с
внутренней стороны корпуса пилы.
Рис. 3
См. рис. 4:
4. Торцевым ключом на 6 мм прикрутите
двигатель к корпусу станка винтами с
внутренним шестигранником M8x25 (A),
контршайбами и шайбами (С). Сильно не
затягивайте на данном этапе.
Примечание: При расположении двигателя в
(см. шаг 2), установочные отверстия легко
выровнять для размещения винтов, если
приподнять вал (G).
Рис. 4
