Замена полотна
Зубья
полотна острые! С осторожностью
держите в руках полотно пилы, иначе это
может привести к серьезным травмам!

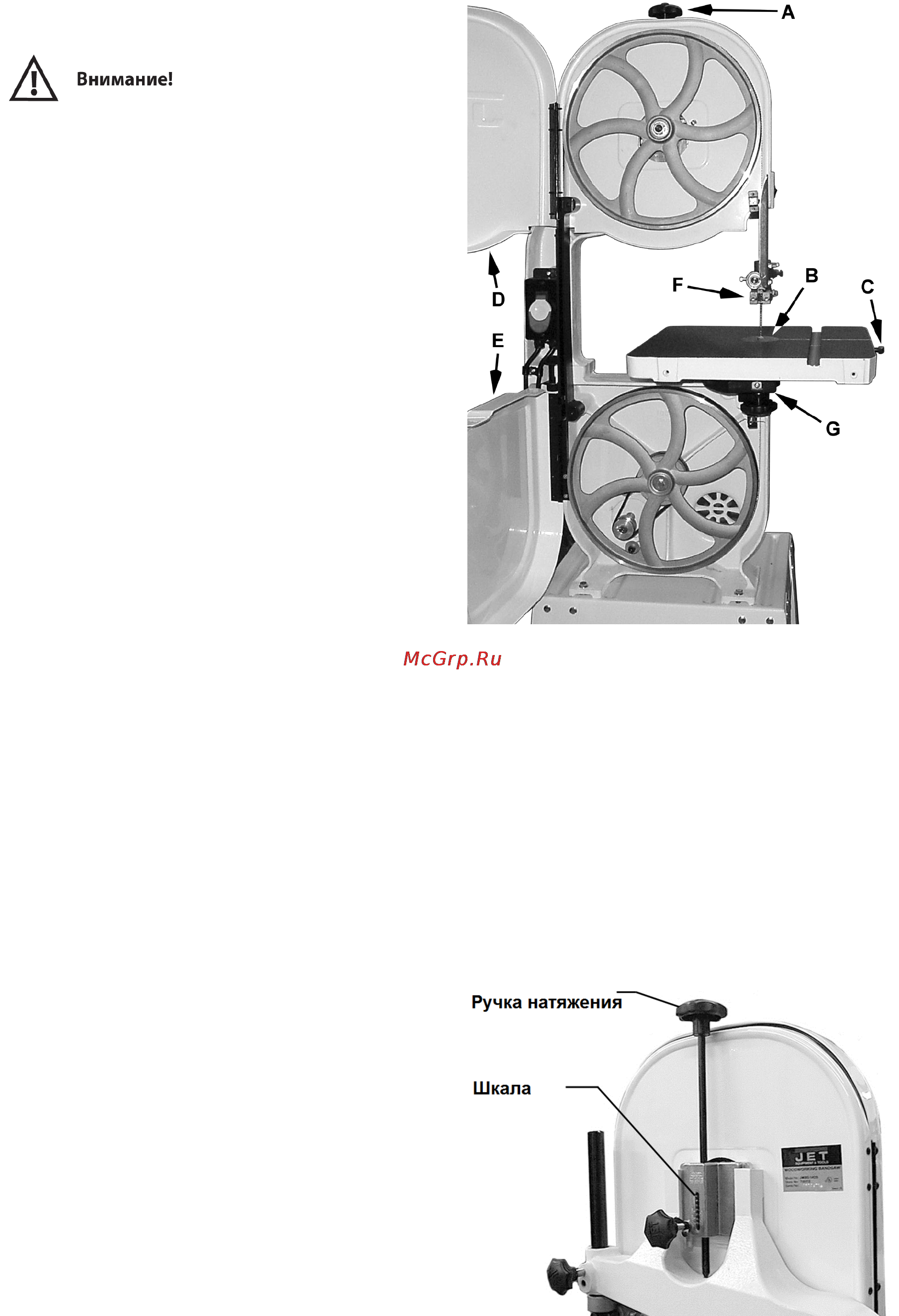

См. рис. 16:
1. Отключите станок от питания сети.
2. Ослабьте натяжение полотна путем
поворота ручки натяжения (А) против
часовой стрелки.
3. Снимите вкладыш (B) и штифт стола (C).
4. Откройте обе дверцы шкивов (D, E).
5. Снимите полотно с верхней (F) и нижней
направляющей полотна (G). Снимите
полотно с верхнего и нижнего шкива.
6. Протяните полотно прямо через паз в
столе.
7. Протяните новое полотно через паз
стола. Разместите полотно на верхней и
нижней направляющей
Примечание: Зубья полотна должны быть
повернуты к оператору, их острие должно
быть направлено вниз.
8. Разместите полотно посередине
верхнего и нижнего шкива.
9. Установите на место вкладыш (B) и
штифт стола (C).
10. Перед включением станка отрегулируйте
натяжение и ход пильной ленты.
Ознакомьтесь с инструкциями по
натяжению и регулировке хода полотна в
разделах «Настройка натяжения
полотна» и «Настройка хода полотна».
Настройка натяжения полотна
1. Отключите станок от питания сети.
2. Поверните ручку натяжения полотна
(Рис. 17) по часовой стрелке, чтобы
увеличить натяжение.
3. Сначала натяните полотно так, только
чтобы оно не провисало.
4. Поверните один шкив несколько раз,
чтобы полотно переместилось к центру
обода.
5. С помощью индикатора установите
натяжение полотна согласно его размеру.
6. Шкала (Рис. 17) на кронштейне верхнего
шкива отображает примерное натяжение
Рис. 16
Рис. 17
