Подключение
громкоговорителей
Режим выхода на громкоговоритель может
быть четырех-, трех-(стерео и моно) или
двухканальным (стерео или моно). Под-
ключите выводы громкоговорителей со-
гласно выбранному режиму,
руководствуясь приведенными ниже схе-
мами.

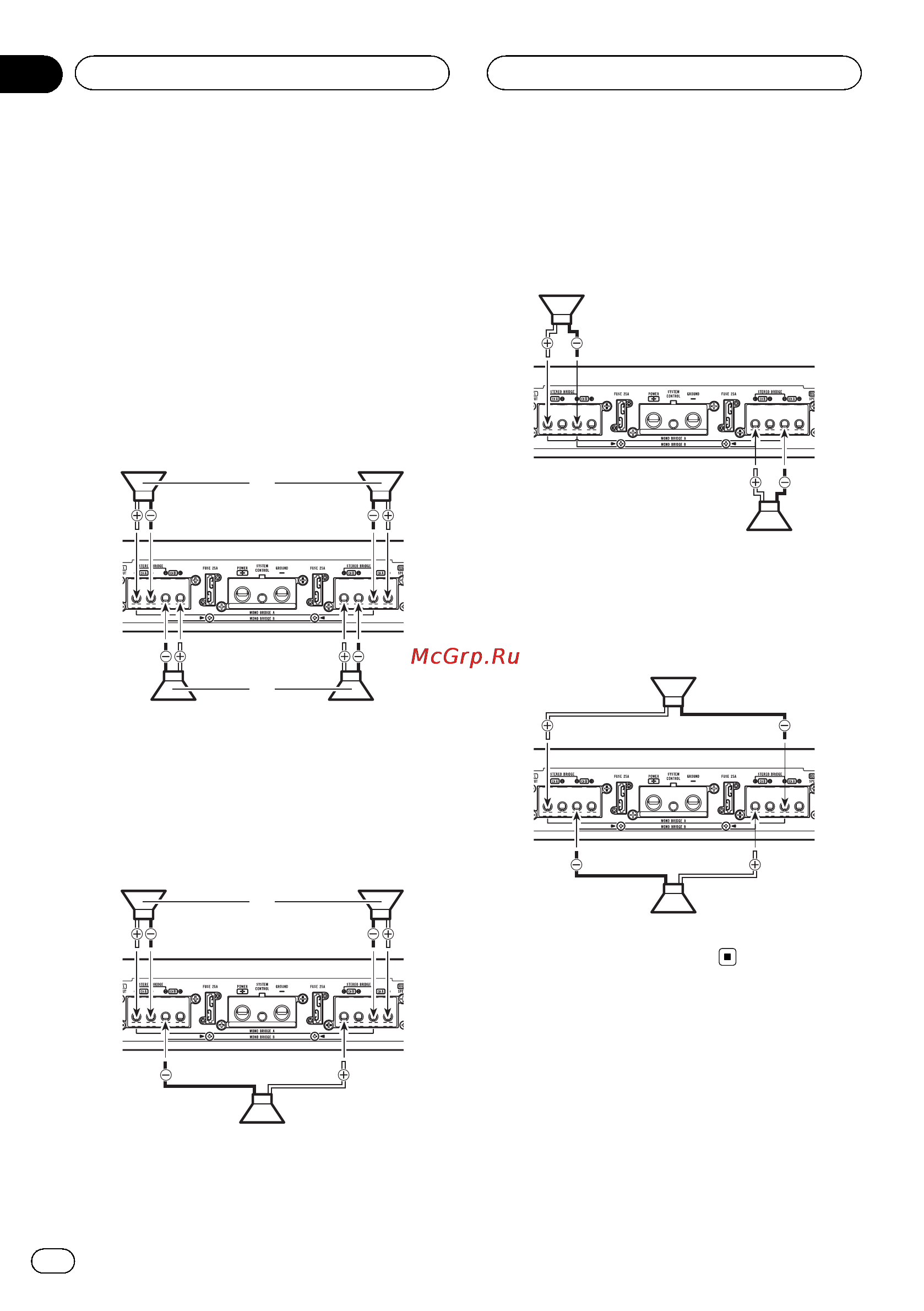

Четырехканальный выход
12
12
3
4
1 Слева
2 Справа
3 Выход А громкоговорителя
4 Выход В громкоговорителя
Трехканальный выход
4
12
3
1 Слева
2 Справа
3 Выход А громкоговорителя
4 Выход В громкоговорителя (моно)
Двухканальный выход (стерео)
2
1
1 Громкоговоритель (левый)
2 Громкоговоритель (правый)
Двухканальный выход (моно)
1
1
1 Громкоговоритель (моно)
Подключение с
использованием входного
гнезда RCA
Соедините кабелем RCA выходное гнездо
автомобильной аудиосистемы и входное
гнездо RCA усилителя.
Ru
10
Раздел
03
Подключение устройств
