Pioneer RS-A99 [7/20] Подключение устройств
![Pioneer RS-A99 [7/20] Подключение устройств](/views2/1002030/page7/bg7.png)

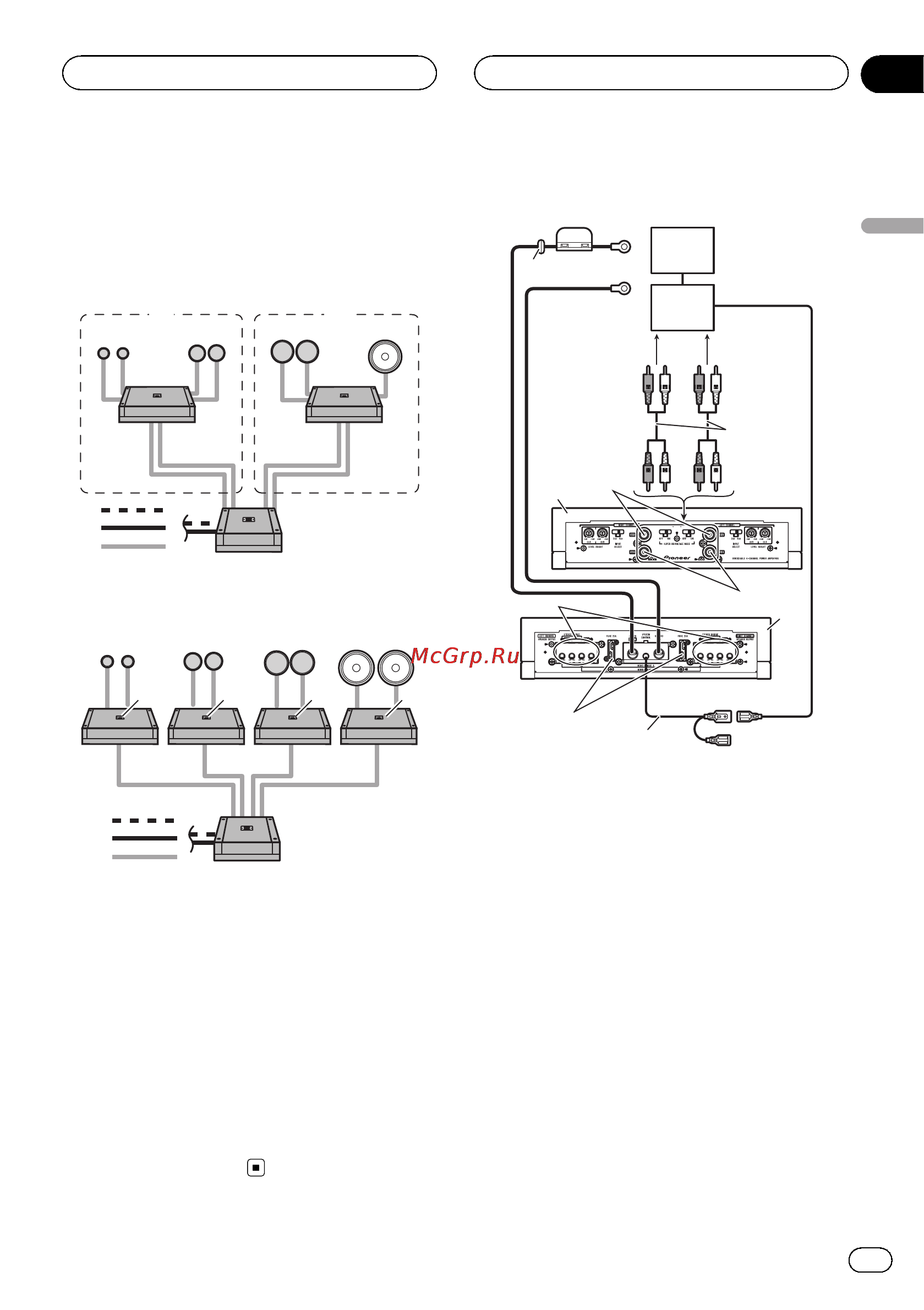

Пример настройки
В данной системе это устройство подсое-
диняется к 4 каналам в 1 ик3 каналам в
2.
3
89 a
d
c
e
f
b
45 6
1 2
77
В данной системе к каждому устройству
подсоединяются 2 канала.
d
c
e
f
3
8
7
9ab
45 6
7 7 7
3 Высокочастотный громкоговоритель
4 Среднечастотный громкоговоритель
5 Низкочастотный громкоговоритель
6 Сабвуфер
7 Данное устройство
8 Высокочастотный выход
9 Среднечастотный выход
a Низкочастотный выход
b Выход сабвуфера
c RS-P99 (продается отдельно)
d Оптический кабель
e Кабель IP-BUS
f Аналоговый сигнал
Схема подключения
1
2
4
3
5
6
9
a
b
c
d
e
f
7
8
1 Специальный красный провод для подклю-
чения к аккумулятору
RD-228 (продается отдельно)
После подключения всех проводов усили-
теля последним подключите провод, иду-
щий от клеммы усилителя к
положительной (+) клемме аккумулятора.
2 Провод заземления (черный)
RD-228 (приобретается отдельно)
Подсоедините к чистой неокрашенной ме-
таллической поверхности.
3 Автомобильная аудиосистема с выходны-
ми гнездами для подключения кабеля RCA
(приобретается отдельно)
4 RS-P99 (продается отдельно)
5 Внешний выход
Если используется только один входной
штекер, не подключайте ничего к входному
гнезду В, предназначенному для RCA.
Ru
7
Раздел
03
Подключение устройств
Подключение устройств
