Pioneer RS-A99 [6/20] Настройка усилителя
![Pioneer RS-A99 [6/20] Настройка усилителя](/views2/1002030/page6/bg6.png)
Выбор правильной
регулировки уровня
! В устройстве предусмотрена функция
защиты от установки слишком высокой
мощности, неверного использования
или неверного подключения, способных
привести к выходу усилителя из строя.
! При установке слишком высокого уров-
ня громкости и т. п. данная функция на
несколько секунд отключает звук (это не
является неисправностью) и вновь
включает его при снижении уровня
громкости на главном устройстве.
! Отключение звука может указывать на
несовпадение уровня выходной мощно-
сти основного устройства и уровня вход-
ной мощности усилителя. Чтобы звук от
основного устройства не отключался
при высоком уровне, поверните регуля-
тор уровня усилителя вправо или влево,
чтобы выбрать уровень, соответствую-
щий максимальному уровню мощности
предварительного выхода основного ус-
тройства и не создавать слишком боль-
шой выходной мощности.
! Уровень громкости и регулировка уров-
ня установлены правильно, но звук все
равно периодически отключается. В
этом случае обратитесь в ближайший
авторизованный сервисный центр
Pioneer.

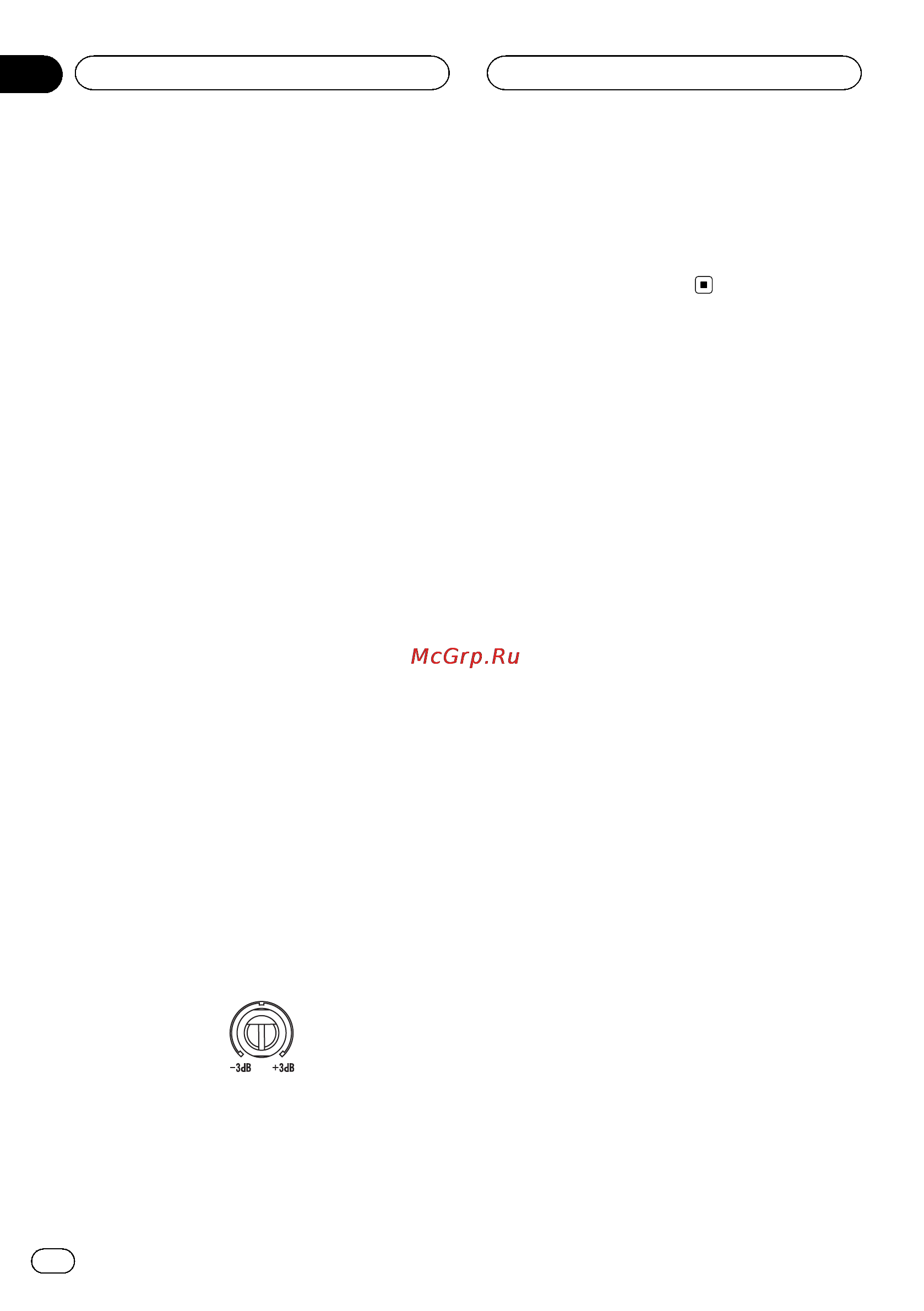

Регулятор уровня на данном
устройстве
! При чрезмерном повышении уровня
усиления резко увеличиваются искаже-
ния, а мощность повышается незначи-
тельно.
! Если форма сигнала искажается из-за
слишком высокой выходной мощности,
увеличение уровня с помощью регуля-
тора на усилителе незначительно
влияет на мощность.
Ru
6
Раздел
02
Настройка усилителя
