Описание элементов
устройства

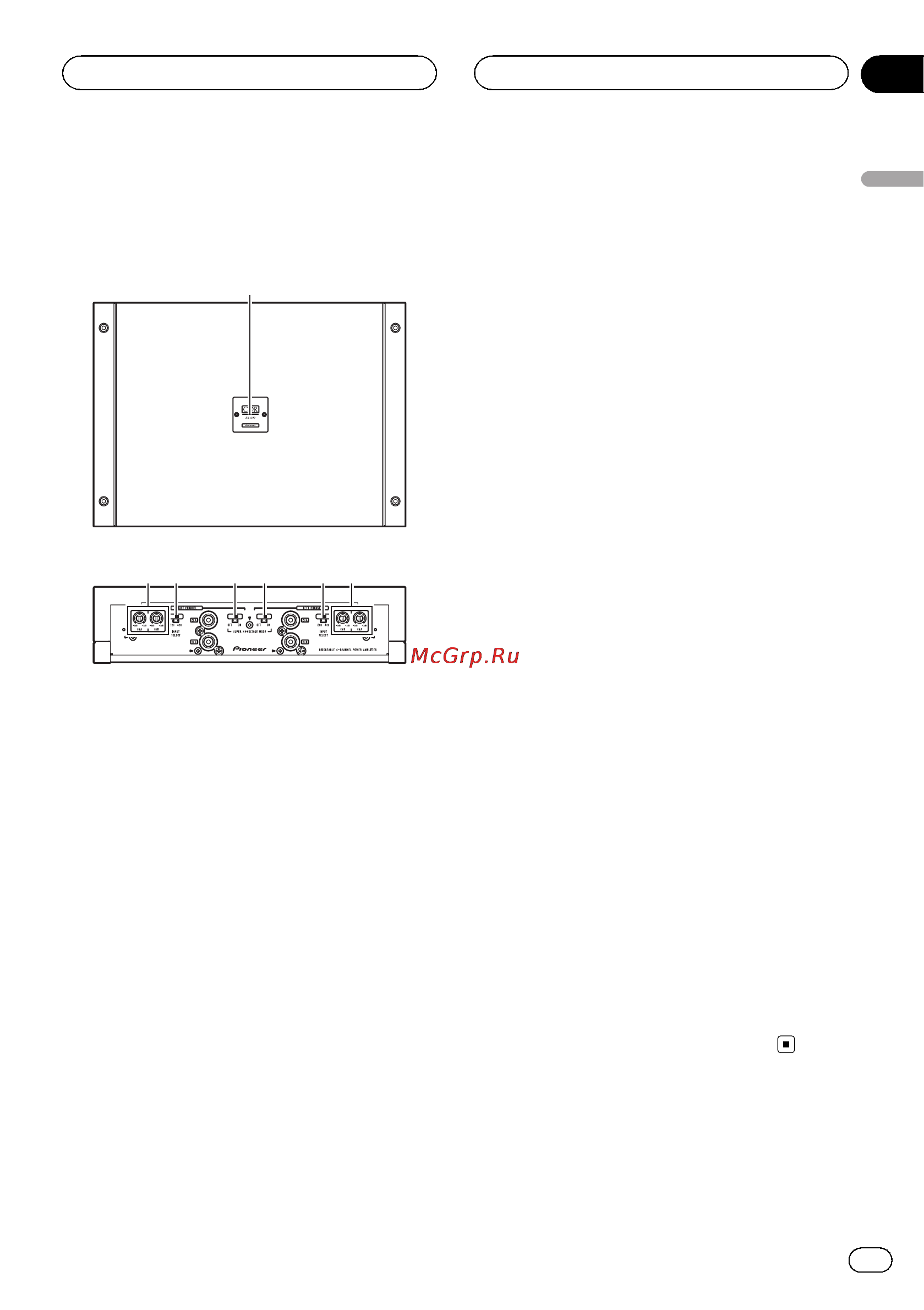

Верхняя панель
1
Слева
2 3 4 4 3 2
Для регулировки переключателя исполь-
зуйте отвертку с плоским жалом.
1 Индикатор питания
При включении питания загорается инди-
катор питания.
2 Регулятор LEVEL ADJUST (регулиров-
ка уровня)
С помощью регулятора LEVEL ADJUST
(регулировка уровня) можно настроить
уровень мощности входного сигнала для
каждого канала. В качестве CH A (канал
А) и CH B (канал B) доступны оба канала,
LEFT CHANNEL (левый) и
RIGHT CHANNEL (правый).
Чтобы увеличить уровень, поворачивай-
те регулятор LEVEL ADJUST (регулировка
уровня) по часовой стрелке. Чтобы
уменьшить уровень, поворачивайте регу-
лятор LEVEL ADJUST (регулировка уров-
ня) против часовой стрелки.
! В случае мостового соединения гром-
коговорителей установите регуляторы
LEVEL ADJUST (регулировка уровня)
громкоговорителей в одинаковое по-
ложение.
! Если устройство подключено к ауди-
осистеме с высокой выходной мощно-
стью, и при увеличении громкости
основного устройства искажения уси-
ливаются, необходимо уменьшить
уровень громкости аудиосистемы.
3 Переключатель INPUT SELECT (вход)
Выберите 2CH для двухканального
входа и 4CH для четырехканального
входа.
! Установите переключатели
LEFT CHANNEL (левого канала) и
RIGHT CHANNEL (правого канала) в
одинаковое положение.
4 Переключатель
SUPER HI-VOLTAGE MODE (режим повы-
шенного напряжения)
При подключении RS-P99 (продается от-
дельно) включите
SUPER HI-VOLTAGE MODE (режим повы-
шенного напряжения) с помощью данно-
го переключателя.
! Установите переключатели
LEFT CHANNEL (левого канала) и
RIGHT CHANNEL (правого канала) в
одинаковое положение.
! При подключении других устройств,
кроме RS-P99 переключатель должен
находиться в положении ВЫКЛ. Если
перевести его в положение ВКЛ, уро-
вень громкости может упасть.
Ru
5
Раздел
02
Настройка усилителя
