Перед установкой усилителя
ПРЕДУПРЕЖДЕНИЕ
! Не используйте детали, не разрешенные
производителем к использованию, по-
скольку это может стать причиной неис-
правностей.
! Не устанавливайте данное устройство в
местах, где оно может:
— помешать управлению автомобилем.
— травмировать пассажира при внезап-
ной остановке автомобиля.
! Самонарезающие винты необходимо уста-
навливать так, чтобы не касались прово-
дов. Эти меры предосторожности позволят
избежать обрыва проводов под воздей-
ствием вибрации, вызванной движением
автомобиля, которые могут привести к воз-
горанию.
! Разместите все кабели в удалении от под-
вижных деталей, таких как рычаг переклю-
чения передач и направляющие сидений.
! При сверлении отверстий для установки
усилителя убедитесь, что за панелью не
находятся какие-либо детали, и обеспечь-
те защиту от повреждений всех проводов и
важного оборудования (например, трубо-
проводов тормозной или топливной систе-
мы, проводки).
ВНИМАНИЕ
! Для обеспечения надлежащей теплоотда-
чи усилителя при его установке необходи-
мо обеспечить следующее:
— Наличие достаточного свободного про-
странства над усилителем для обеспе-
чения надлежащей вентиляции.
— Не закрывать усилитель напольным по-
крытием или ковриком.
! Разместите все кабели в удалении от на-
гревающихся деталей, таких как решетка
обогревателя.
! Оптимальное место установки усилителя
зависит от конкретной модели автомобиля.
Закрепите усилитель на достаточно жест-
кой поверхности.
! Перед окончательной установкой проверь-
те все соединения и системы.
! После установки усилителя убедитесь, что
запасное колесо, домкрат и инструменты
извлекаются без помех.

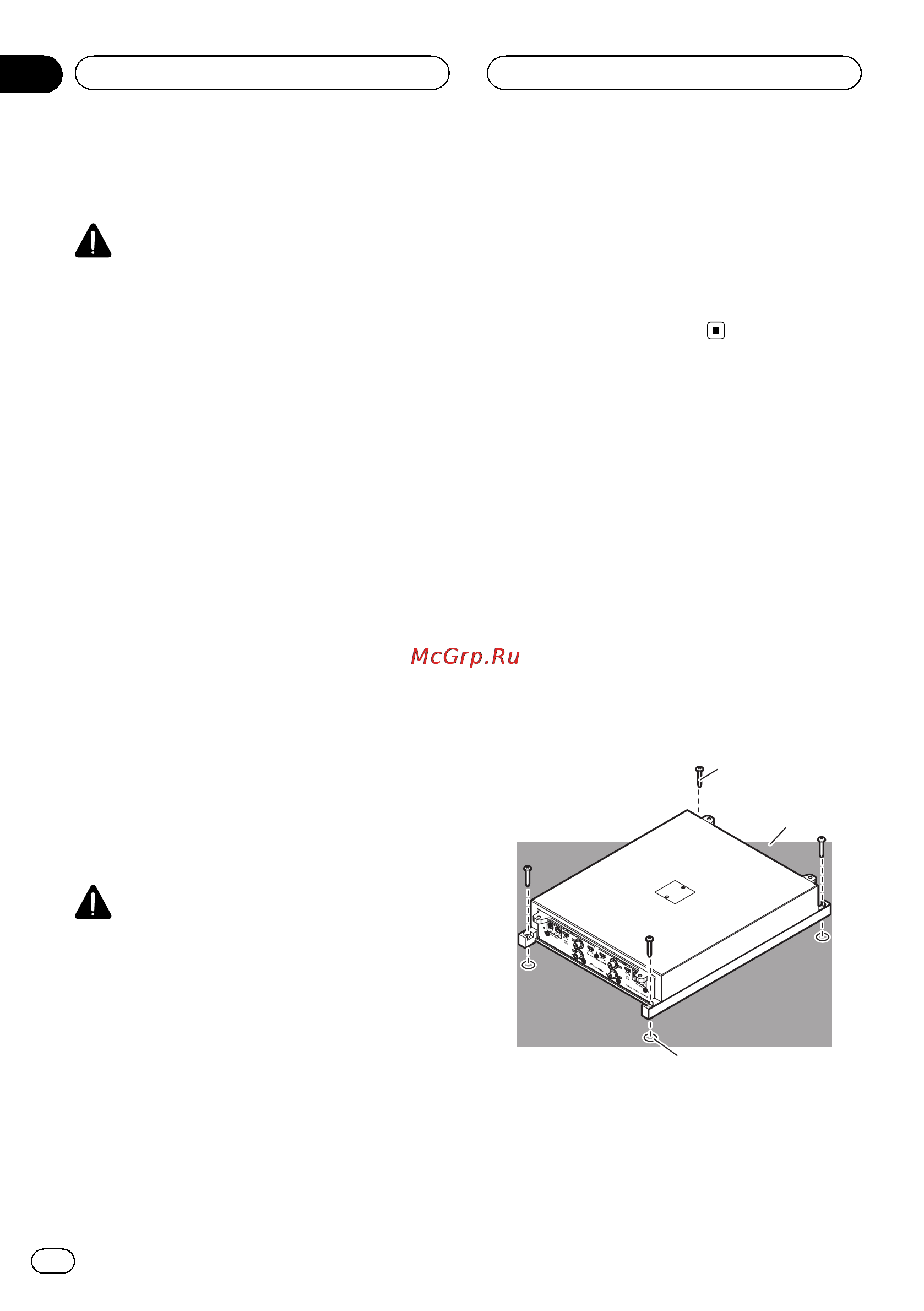

Пример установки
усилителя на напольном
коврике или шасси
1 Поместите усилитель в место, где
его предстоит установить.
Вставьте входящие в комплект поставки
самонарезающие винты (5 мм ×25мм) в
отверстия для винтов и нажмите на винты
отверткой так, чтобы на монтажной поверх-
ности остались метки для сверления от-
верстий.
2 Установите устройство.
1
2
3
1 Самонарезающие винты (5 мм ×25мм)
2 Коврик или шасси
3 Просверлите отверстие диаметром от 3
мм до 3,5 мм.
Ru
14
Раздел
04
Установка
