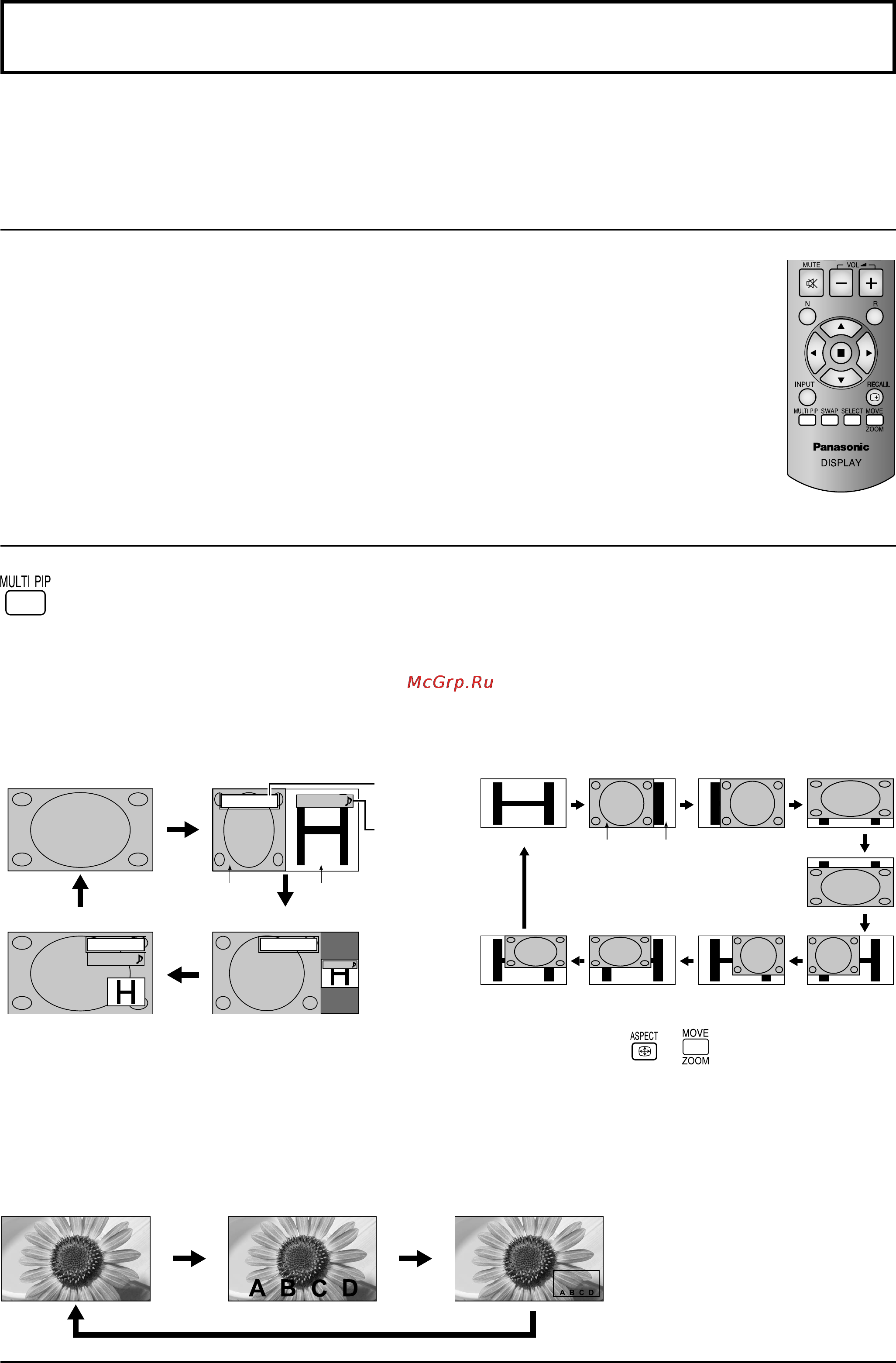

MULTI PIP (Картинка-В-Картинке)
Вы можете отобразить два изображения, пример, видеоизображение и изображение с компьютера, на дисплее
с двумя экранами. (Используйте для этой операции пульт ДУ. Ее невозможно выполнить с помощью кнопок на
основном аппарате.)
Настройка Картинка-В-Картинке
Установите функционирование и режим для дисплея с двумя экранами в пункте
“Настройка Картинка-В-Картинке” в меню Установка. (см. стр. 44)
Выбор опции Режим расположения
При каждом нажатии этой кнопки экран изменяется.
Примечание:
Экран изменяется таким же образом при изменении опции “Режим расположения” в пункте “Настройка Картинка-
В-Картинке”. (см. стр. 44)
Во время действия опции Карт-в-картинке: Во время действия опции Доп. карт-в-карт:
Один экран
Advanced PIP
Основной
экран
Вспомогательный
экран
1–
8
2
7
3
6
4
5
Один экран Два экрана (Картинки рядом)
Режим входа
вспомогательного
экрана
Режим входа
основного экрана
Два экрана (Карт-вне-карт)Два экрана (Карт-в-карт)
Основной
экран
Вспомогательный
экран
VIDEO
PC
PC
VIDEO
VIDEO
PC
Примечание:
Операции кнопок и недоступны во время
действия опции Доп. карт-в-карт.
Во время действия опции Налож. карт-в-карт (Фунция композитного экрана):
Композитное изображение отображается так, что вспомогательный экран накладывается на основной экран.
Например, текстовые данные, такие как компьютерное изображение, могут отображаться в виде субтитров на
видео или неподвижном изображении.
Один экран Полн Карт-в-карт
