Panasonic TH-58PF20ER [47/70] Установка входных сигналов
![Panasonic TH-58PF20ER [47/70] Установка входных сигналов](/views2/1020311/page47/bg2f.png)
1/2
Сигнал
Хранитель экрана
ВЫКЛ
ВЫКЛ
PC Управление питанием
ВЫКЛ
DVI-D Управление питанием
ВЫКЛ
Авто выключение
ВЫКЛ
Язык экранного меню Русский
Выбор входа: компонент/RGB
Энергосбережение
Эн/cб в режиме ожидания
Установка
Уст-ки продления срока службы
Имя входа
RGB
1/2
Сигнал
Хранитель экрана
ВЫКЛ
ВЫКЛ
PC Управление питанием
ВЫКЛ
DVI-D Управление питанием
ВЫКЛ
Авто выключение
ВЫКЛ
Язык экранного меню Русский
Выбор сигнала YUV/RGB
Энергосбережение
Эн/cб в режиме ожидания
Установка
Уст-ки продления срока службы
Имя входа
RGB
47

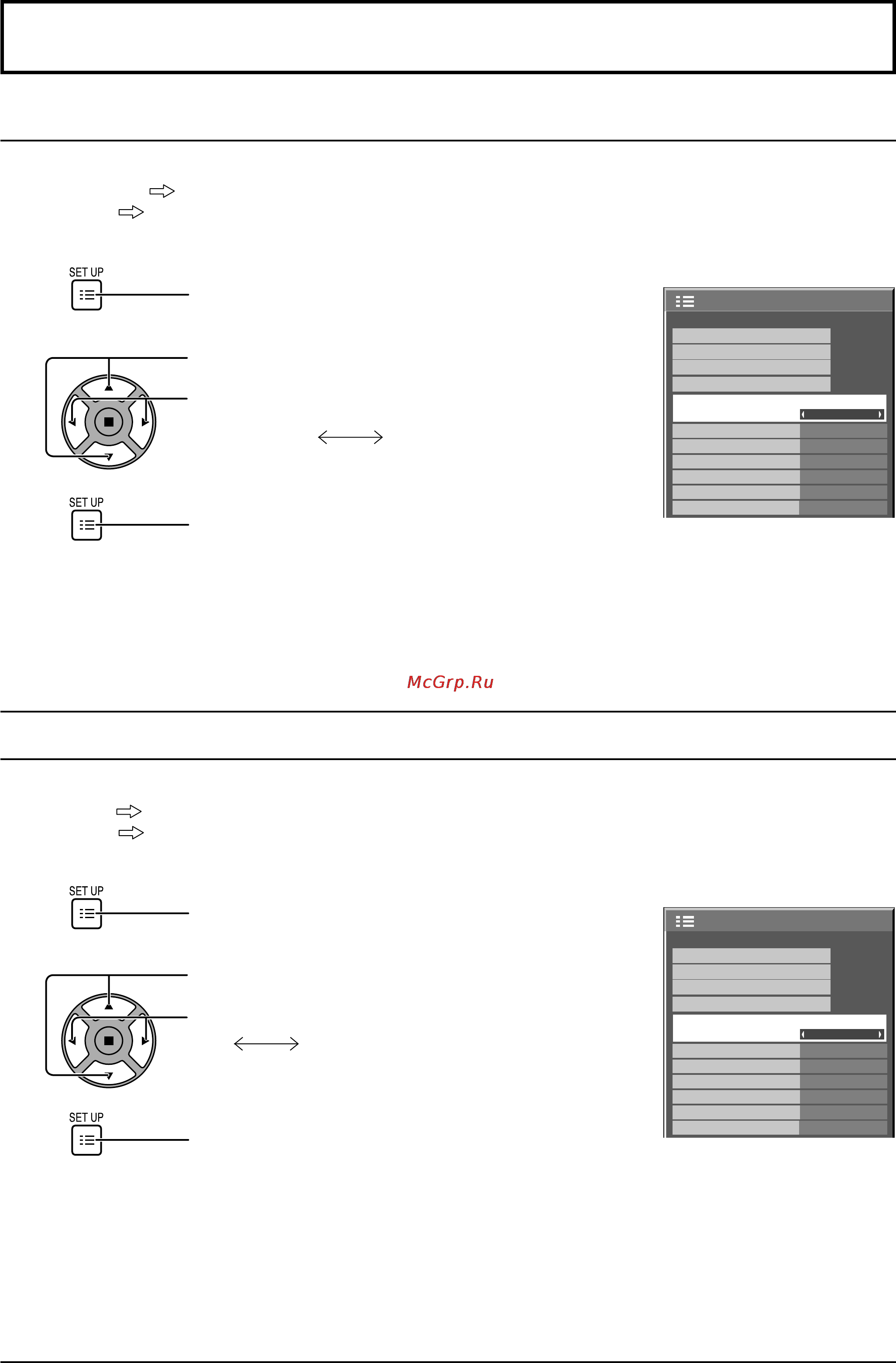

Установка входных сигналов
Выбор входа: компонент/RGB
Выберите для совпадения сигналов источника, подключенного ко входным разъемам компонент/RGB или PC.
Сигналы Y, P
B
, P
R
“Компонентный”
Сигналы RGB
“RGB”
1
2
Нажмите для отображения экрана меню “Установка”.
Нажмите для выбора “Выбор входа: компонент/RGB”.
Нажимом кнопок выбирается желаемый входной
сигнал.
Компонентный RGB
Нажмите для выхода из режима регулировки.
Примечание:
Выполните установку выбранного входного разъема (COMPONENT RGB IN или PC IN).
3
Выбор сигнала YUV/RGB
Выберите для совпадения сигналов источника, подключенного ко входным разъемам “DVI”.
Сигналы YUV
“YUV”
Сигналы RGB
“RGB”
1
2
Нажмите для отображения экрана меню “Установка”.
Нажмите для выбора “Выбор сигнала YUV/RGB”.
Нажимом кнопок выбирается желаемый входной сигнал.
YUV RGB
Нажмите для выхода из режима регулировки.
Примечания:
• Выбор может быть недоступен в зависимости от установленной дополнительной платы.
• Выполните установку выбранного входного разъема (SLOT или DVI-D IN).
3
